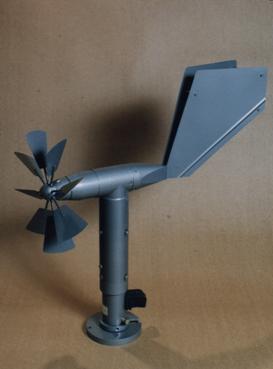

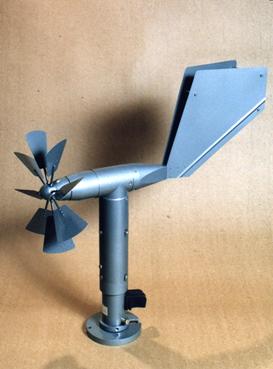

М-127, ДВМ, М-128-1, УСТ, Датчик скорости ветра, датчик ветра малогабаритный, датчик ветра раздельный, устройство согласующее Датчик ветра М-127 Назначение Предназначен для работы в стационарных условиях в составе анеморумбометра, анеморумбографа и т.п. Технические характеристики Диапазон преобразования по скорости ветра от 2 до 60 м/с; Диапазон преобразования по направлению от 0 до 360 град.; Основная погрешность при измерении скорости ветра +(0,3+0,04V), где V – скорость ветра; Основная погрешность при измерении направления +60; Частота преобразования скорости ветра f= KV, где: f – частота следования электрических импульсов в Гц; K – коэффициент пропорциональности, равный 0,9 Гц с/м; V – скорость ветра в м/с; Фазовый сдвиг преобразования направления ветра: a~j1=360-(T1/T0)360 или a~j2=540-(T2/T0)360, где: j1 и j2 – фазовые сдвиги между электрическими импульсами; T0 - период времени между импульсами опорной серии; T1 и T2 - периоды времени между электрическими импульсами; a – направление ветра в градусах; Питание датчика осуществляется от источника постоянного тока напряжением 12 В; Потребляемая мощность для 1 серии имп. не более 0,1Вт; Датчик эксплуатируется в открытой атмосфере в диапазоне температур от –50 до 50 0С и относительной влажности до 98%; Габаритные размеры не более 640х290х635 мм; Масса не более 5,5 кг.   Датчик ветра М-127М (М-128) Назначение Датчик с оптронной парой предназначен для работы в стационарных условиях. Принцип работы основан на преобразовании скорости и направления ветра в частоту следования и комбинацию последовательного кода Грея электрических импульсов при помощи фото- и светодиодов. Ветрочувствительным элементом по скорости ветра является вертушка, по направлению – флюгарка. Технические характеристики Диапазон преобразования: по скорости ветра от 1,5 до 60 м/с; Диапазон преобразования по направлению от 0 до 360 град.; Порог чувствительности датчика: по скорости ветра не более 0,8 м/с; по направлению – не более 1,2 градуса; Момент трения на оси: вертушки не более 0,0015 Нм; флюгарки не более 0,01 Нм; Питание датчика осуществляется от источника постоянного тока напряжением 12 В; Датчик эксплуатируется в открытой атмосфере в диапазоне температур от –50 до 50 0С и относительной влажности до 98 %; Габаритные размеры не более 640х290х635 мм; Масса не более 6,5 кг. Устройство токовое согласующее 0-5 мА и 4-20 мА Назначение Предназначены для преобразования сигналов датчика ветра М-127 (по скорости и направлению) в унифицированный токовые сигналы для дистанционного (телеметрического) измерения. Принцип работы УСТ основан на преобразовании частоты и фазы импульсных сигналов от датчика ветра в аналоговые сигналы выходных токов, соответствующие скорости и направлению для измерения атмосферного давления в наземных условиях для работы в помещениях при температуре от -10 до +50 0С и относительной влажности воздуха до 80%. Технические характеристики   № Наименование характеристики Значение характеристик УСТ 0-5 УСТ 4-20 1 Токовые сигналы По скорости ветра от 0 до 5 м/с По направлению ветра от 0 до 3600   0-5 мА 0-5 мА   4-20 мА 4-20 мА 2 Коэффициент преобразования По скорости ветра По направлению ветра   1 м/с=0,1 мА 100=0,14 мА   1 м/с=0,16 мА 100=0,44 мА 3 Напряжение питания постоянного тока, В 12+1 4 Потребляемая мощность, Вт, не более 5 5 Сопротивление нагрузки, включая сопротивление линии связи, кОм 1,5 0,5 6 Удаленность УСТ От датчика ветра, м, не более От устройства телеметрии, м, не более   100 300 7 Габаритные размеры, мм, не более 220х125х40 8 Масса, кг, не более 0,75 9 Условия эксплуатации Температура окружающего воздуха, 0C Относительная влажность, %, не более Атмосферное давление, кПа   От 5 до 50 80 84…207
