ВТМ-2, ВЭК, Влагомер трансформаторного масла, электрокартона
Влагомер ВТМ

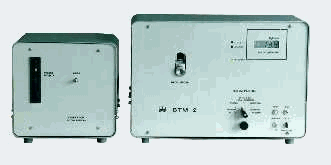

Влагомер ВТМ-2
 Назначение
Предназначен для
автоматического измерения массовой доли влаги в трансформаторных маслах,
используемых при эксплуатации маслозаполняемых трансформаторов.
Принцип действия влагомера основан на извлечении влаги из точно дозированной
пробы масла сухим газом-носителем в десорбционной колонке и последующем
электролизе ее в кулонометрическом чувствительном элементе.
В качестве источника газа-носителя используется баллон с азотом, воздухом или
генератор сухого воздуха, входящий в комплект поставки.
Влагомер представляет собой автоматический показывающий прибор циклического
действия. Отсчет показаний влагомера производится по цифровому табло и выходному
унифицированному сигналу.
Основные
технические характеристики
|
Диапазон
измерений
Диапазон показаний
Абсолютная погрешность
Время одного анализа
Расход газа-носителя через влагомер
Объем пробы масла
Средняя наработка на отказ
Потребляемая мощность
Питание от сети
Температура окружающей среды и трансформаторного масла
Габаритные размеры:
влагомера
генератора сухого воздуха
масса:
влагомера
генератора сухого воздуха |
0...50
ррм
0...100
ррм
не более ± 2,5 ррм
15 мин
(100± 10) см3/мин
2 см3
не менее 20000
ч
15 Вт
220 В/50 Гц
10…35° С
180´ 415´ 300 мм;
200´ 240´ 245 мм
10 кг;
5 кг |

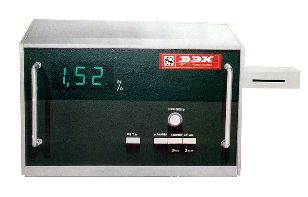

Влагомер электрокартона ВЭК
 Назначение
Предназначен для
экспрессного определения влагосодержания изоляционного электрокартона в
маслонаполненных силовых трансформаторах по образцам-спутникам.
Принцип действия основан на поглощении СВЧ-энергии влажным электрокартоном.
Конструктивно влагомер выполнен в виде отдельного блока настольного исполнения.
Измерения осуществляются автоматически при помещении в приемное устройство
образца электрокартона размером 50´ 50 мм и толщиной 1, 2 или 3 мм.
Основные
технические характеристики
|
Диапазон
измерений
Основная абсолютная погрешность измерений при толщине образца
1 мм
2 м
3 мм
Время измерения
Режим работы
Потребляемая мощность
Габаритные размеры
Масса |
от 0 до 8%
± 0,35%
± 0,3%
± 0,2%
не более 20 с
непрерывный
не более 30 Вт
413´ 333´ 190 мм
не более 8 кг |
|
