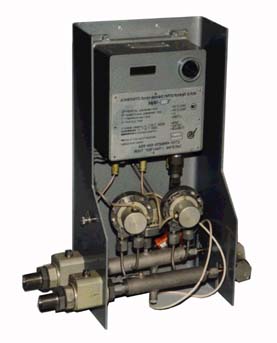

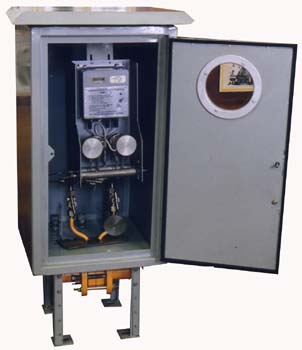

УПГ-М, МИР-Г, Узел учета, измерительно-вычислительный блок Узел магистральных трубопроводов учета количества природного газа УПГ-М Область применения Газораспределительные станции для промышленных предприятий и объектов коммунального хозяйства Назначение Коммерческий учет и регистрация расхода и количества природного газа, потребляемого промышленными предприятиями и предприятиями ЖКХ. Обеспечивает в соответствии с техническими характеристиками измерение, расчет и ин-дикацию количества, расхода, текущих значений давления и температуры газа, перепада его давления на диафрагме, а также индикацию, архивирование и возможность дистанционного съема информации по интерфейсу RS-232. Преимущества высокая метрологическая стабильность измерения массового расхода за счет применения двухдиапазонного датчика перепада давления, заложенных в память микропроцессора индивидуальных характеристик встроенных в конструкцию датчиков давления и перепада давлений; высокая надежность и точность обеспечивается серийной сквозной технологией изготовления и автоматизированной аттестацией изделия на предприятии изготовителе; самая низкая цена при высоком качестве. Комплектность 1 - линия замерная; 2 - термошкаф обогреваемый; 3 - комплексный датчик с измерительно- вычислительным блоком "МИР-Г"; 4 - вентильный блок; 5 - сужающее устройство (диафрагма); 6 - струевыпрямитель; 7 - термометр сопротивления; 8 - нагреватель с терморегулятором; 9 - клеммная коробка. Технические характеристики   Условное обозначение Диаметр условного прохода Ду, мм Рабочее Давление, РРМПа (кгс/см2) Измеряемый расход, нм3/ч Габаритные размеры, мм Масса, кг Номина льный, QНОМ Минимальный 0,1 QНОМ 0,05 QНОМ* Длина замер-ной линии, L Высо-та узла, H УПГ-50М-3-400 50     0.3(3) 400 40 20 2751 1320 105 УПГ-50М-3-600 600 60 30 УПГ-50М-3-800 800 80 40 УПГ-50М-3-1000 1000 100 50 УПГ-50М-6-400   0.6(6) 400 40 20 УПГ-50М-6-600 600 60 30 УПГ-50М-6-800 800 80 40 УПГ-50М-6-1000 1000 100 50 УПГ-50М-12-600   1.2(12) 600 60 30 УПГ-50М-12-800 800 80 40 УПГ-50М-12-1000 1000 100 50 УПГ-50М-И По опросному листу По опросному листу до 6300 УПГ-80М-И 80 По опросному листу до 16000 4180 1355 140 УПГ-80М-3-2500   0.3(3) 2500 250 125 УПГ-80М-3-4000 4000 400 200 УПГ-80М-3-6000 6000 600 300 УПГ-80М-6-2500   0.6(6) 2500 250 125 УПГ-80М-6-4000 4000 400 200 УПГ-80М-6-6000 6000 600 300 УПГ-80М-12-2500   1.2(12) 2500 250 125 УПГ-80М-12-4000 4000 400 200 УПГ-80М-12-6000 6000 600 300 УПГ-100М-И 100 По опросному листу По опросному листу до 25000 5180 1375 160 УПГ-150М-И 150 По опросному листу до 63000 7714 1440 270 УПГ-200М-И 200 По опросному листу до 100000 10395 1495 665 УПГ-250М-И 250 По опросному листу до 160000 13024 1565 1160 Диапазон рабочих температур, oС -40...+50 Относительная погрешность измерения расхода в диапазоне температур от Ц40 до +50 oС, %, не более по спецзаказу     ±1,5 ±0,6 Предельное рабочее давление, МПа 1,6 Срок службы, лет 10 Межпроверочный интервал, мес. 24 Гарантия 12 месяцев со дня установки, но не более 18 от даты изготовления При заказе узла учета варианта УПГ-М-И конкретные параметры определяются по опросному листу, заполненному заказчиком. Пример условного обозначения при заказе с электронагревателем: Измерительно-вычислительный блок МИР-Г Область применения Узлы учета количества природного газа Назначение в комплекте со стандартной диафрагмой обеспечивает измерение и индикацию : избыточного давления и температуры измеряемой среды; перепада давления на сужающем устройстве (диафрагме). Производит расчет расхода и количества природного газа в соот-ветствии с ГОСТ 8.563-97 и их индикацию. Лицензия на изготовление №352 от 19.01.2001г. Сертификат об утверждении типа средств измерений № 15045-00 от 24.07.2000г.. Преимущества высокая метрологическая стабильность измерения массового расхода за счет применения двухдиапазонного датчика перепада давления, заложенных в память микропроцессора индивидуальных характеристик встроенных в конструкцию датчиков давления и перепада давлений; высокая надежность и точность обеспечивается серийной сквозной технологией изготовления и автоматизированной аттестацией изделия на предприятии – изготовителе; самая низкая цена при высоком качестве.   Технические характеристики Наибольший измеряемый расход Qmax, нм3/ч *) Наименьший измеряемый расход Qmin, нм3/ч 20 Диапазон измерения перепада давления, кгс/м2 0 - 10000 Диапазоны измерений избыточного давления, кгс/см2 0-4 0-6 0-10 0-16 Предельное одностороннее давление, кгс/см2 16 Наибольший перепад давления на сужающем устройстве, кгс/м2 4000 6000 10000 Отношение Qmax/Qmin с одной диафрагмой 6:1 8:1 10:1 Приведенная погрешность измерения в рабочем диапазоне температур, %, не более:   канала измерения .избыточного давления +0,25 канала измерения перепада давления +0,5 Абсолютная погрешность измерения температуры, °С, не более +0,5 Относительная погрешность измерения расхода газа в рабочем диапазоне температур, %, не более +1(+0,6) Рабочий диапазон температур, °С от -30 до +50 Габаритные размеры HxLxB, мм, не более 395х265х150 Подвод давлений штуцерами с внутренним конусом М12×1,25 Масса, кг, не более 7 Гарантийный срок, месяцев 18 Технический ресурс, часов 50000 * Определяется параметрами конкретного измерительного комплекса в соответствии с ГОСТ 8. 563 - 97 Блок МИР-Г может эксплуатироваться в нормальных и взрывоопасных зонах промплощадок (под навесом) и помещений газораспределительных пунктов. Обеспечивает в соответствии с техническими характеристиками измерение, расчет и индикацию количества, расхода, текущих значений избыточного давления, перепада давления на диафрагме и температуры газа.
