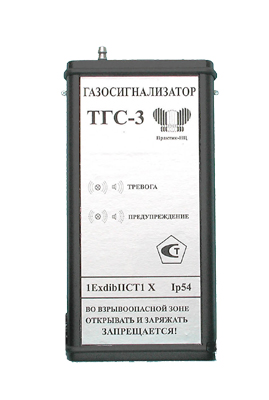

Предназначен для
комплексного контроля содержания трех газов – метана CH4 (или
аналогов), кислорода О2 и оксида углерода СО, и выдачи световой и
звуковой сигнализации по двум уровням концентрации каждого из контролируемых
веществ.
Конструктивно
прибор выполнен в виде переносного устройства, питаемого от встроенной батареи
аккумуляторов, и состоит из металлического корпуса, камеры с сенсорами,
микрокомпрессора, измерительной платы, зонда-трубки с фильтром. В качестве
чувствительных элементов концентрации кислорода и окиси углерода используются
электрохимические сенсоры со сроком эксплуатации не менее 5 лет. В качестве
чувствительного элемента концентрации метана применен полупроводниковый датчик
на основе двуокиси олова. В комплект поставки входят: зарядное устройство,
газозаборная трубка, упаковочный чехол.
Прибор может
комплектоваться дополнительными фильтрами для исключения влияния агрессивных
газов.
Технические
характеристики
Вид
сигнализации для ТГС3 (ТГС-3 М):
“предупреждение”
‘тревога”
“авария”
“разряд
аккумуляторов”
прерывистый
зуммер и мигание индикатора каждого конкретного газа
непрерывный
зуммер и постоянное свечение индикатора каждого конкретного газа
непрерывный
зуммер и постоянное свечение
индикатора
«авария»
прерывистый
зуммер и мигание индикатора «авария»
Пороги
срабатывания по метану для ТГС-3 ,
(ТГС-3М), %
об. доли
“предупреждение”
“тревога”
0,7±0,3
1,75±0,75
Пороги
срабатывания по кислороду, % об. доли
“предупреждение”
“тревога”
19,0±0,4
17,8±0,8
Пороги
срабатывания по окиси углерода, мг/м3
“предупреждение”
“тревога”
20,0±10
60,0±10
Время контроля
газа для срабатывания
сигнализации
по любому из каналов, с,
не более
30
Питание
прибора автономное, В
4,8 (4
аккумулятора
Ni-MN
1,2V)
Длительность
непрерывной работы без
подзарядки
аккумуляторов, час, не менее
20
Климатические
условия применения прибора,
при которых
сохраняются его характеристики:
-температура
окружающего воздуха, 0С
-атмосферное
давление, кПА (мм рт.ст.)
-относительная
влажность при температуре
до 350С,
%, не более (без конденсации влаги)
-20…+40
84…106,2
(630…800)
95
Габаритные
размеры, мм
165?85?35
Исполнение
прибора взрывозащищенное
1Exdib IICT1 X

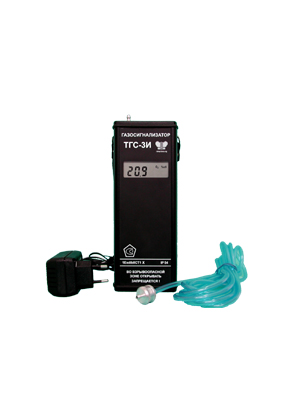

Приборы для контроля газовых сред
портативный трехкомпонентный газоанализатор ТГС-3 И (с индикацией
показаний)
Области
применения:
линии связи
теплосети
энергетика
экологический контроль
лабораторные измерения
газовая и нефтяная промышленность
линейно-кабельные сооружения
коммунальное хозяйство
Назначение
Предназначен для
комплексного контроля содержания трех газов – метана CH4 (или аналогов),
кислорода О2 и моноокиси углерода СО, и выдачи световой и звуковой сигнализации
по двум уровням концентрации каждого из контролируемых веществ.
Конструктивно
прибор выполнен в виде переносного устройства, питаемого от встроенной батареи
аккумуляторов, и состоит из металлического корпуса, камеры с сенсорами,
микрокомпрессора, измерительной платы, зонда-трубки с фильтром. Приборы серии
ТГС-3 снабжены встроенным микрокомпрессором для прокачки анализируемого газа.
При необходимости взрывозащищенного исполнения прибора на отдельный вид газа-
кислород или оксид углерода, предлагается облегченный вариант ТГС-3 И в
металлическом корпусе на соответствующий газ. Прибор может комплектоваться
дополнительными фильтрами для исключения влияния агрессивных газов.
Технические
характеристики
Вид
сигнализации для ТГС –3 И
“предупреждение”
“тревога”
“авария”
“разряд
аккумуляторов”
прерывистый
монотонный звуковой сигнал, мигание
светодиода
“авария”, мигание символа “НП” на ЖК дисплее
прерывистый
звуковой сигнал, мигание светодиода
“авария”,
мигание символов “ВП” и “НП” на ЖК дисплее
прерывистый
звуковой сигнал и мигание светодиода
“авария”, на
ЖК дисплее- символ Err1
на ЖК дисплее
мигает символ разряда батареи
Пороги
срабатывания по метану, % об. доли
“предупреждение”
“тревога”
0,7±0,3
1,75±0,75
Пороги
срабатывания по кислороду, % об. доли
“предупреждение”
“тревога”
19,0±0,4
17,8±0,8
Пороги
срабатывания по моноокиси углерода, мг/м3
“предупреждение”
“тревога”
20,0±10
60,0±10
Время контроля
газа для срабатывания
сигнализации
по любому из каналов,
с, не более
30
Питание
прибора, В
4,8 (4
аккумулятора
Ni-MN
1,2V)
Климатические
условия применения прибора,
при которых
сохраняются его характеристики:
-температура
окружающего воздуха, 0С
-атмосферное
давление, кПА (мм рт.ст.)
-относительная
влажность при температуре
до 350С,
%, не более (без конденсации влаги)
-20…+40
84…106,2
(630…800)
95
Габаритные
размеры, мм
210?85?35
Исполнение
прибора взрывозащищенное
1Exdib ПCT1
X
Портативный
газоанализатор кислорода ТГС-3 К-И
Назначение
Предназначен для контроля
содержания кислорода и выдачи звуковой сигнализации по двум уровням его
концентрации.
Области
применения:
линии связи
теплосети
энергетика
экологический контроль
лабораторные измерения
газовая и нефтяная промышленность
линейно-кабельные сооружения
коммунальное хозяйство
сельское хозяйство
Конструктивно
прибор выполнен в виде переносного устройства, питаемого от батареи
аккумуляторов, и состоит из корпуса, камеры с датчиком кислорода,
микрокомпрессора, измерительной платы, зонда-трубки с фильтром. В качестве
чувствительного элемента концентрации кислорода применены датчики кислорода
«Оксик-11» или «Оксик-7».
Прибор может
комплектоваться дополнительными фильтрами для исключения влияния агрессивных
газов
Технические
характеристики
Вид сигнализации:
"предупреждение"
Прерывистый монотонный звуковой
сигнал и
"НП"
мигание символов "НП" на ЖК
дисплее
"тревога"
Прерывистый звуковой сигнал с
большей частотой
"ВП"
и мигание символов "ВП" и "НП" на
ЖК дисплее
"разряд батарей"
Символ разряда батареи постоянно
мигает на ЖК дисплее
Порог срабатывания по кислороду, %
об.
"предупреждение" или "ВП"
"тревога" или "НП"
19±0,4
17,8±0,8
Индикация показаний
на ЖК дисплее
Время контроля газа для
срабатывания сигнализации, сек., не более
30
Время непрерывной работы без
подзарядки аккумуляторов, не менее, час
20
Время, необходимое для полной
зарядки аккумуляторов, не более, час
12
Питание прибора, В
4,8
(4 аккумулятора Ni-MN 1,2V)
Максимальная потребляемая
мощность, не более, Вт
0,6
Габаритные размеры, мм
170x90x42
Связь с компьютером
Интерфейс RS 232
Программное обеспечение
Под Windows

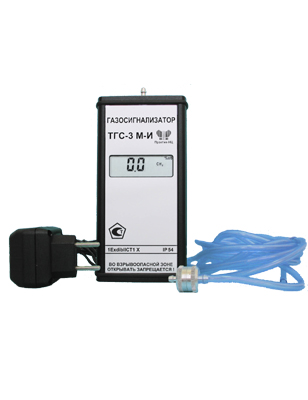

Портативный
газосигнализатор метана ТГС-3 М-И
Области
применения:
линии связи
теплосети
энергетика
экологический контроль
лабораторные измерения
газовая и нефтяная промышленность
линейно-кабельные сооружения
коммунальное хозяйство
Назначение
Предназначен для
контроля содержания метана СН4 (или аналогов) и выдачи световой и звуковой
сигнализации по двум уровням его концентрации. Прибор может использоваться в
режиме течеискателя.
Конструктивно
прибор выполнен в виде переносного устройства, питаемого от встроенной батареи
аккумуляторов, и состоит из металлического корпуса, камеры с сенсором метана,
микрокомпрессора, измерительной платы, зонда-трубки с фильтром. В качестве
чувствительного элемента концентрации метана применен полупроводниковый датчик
на основе двуокиси олова.
Порог срабатывания по метану, %
об.
“предупреждение”
“тревога”
0,7±0,31,
75±0,75
Время контроля газа для
срабатывания сигнализации, сек., не более
30
Время непрерывной работы
безподзарядки аккумуляторов в режиме измерения, не менее, час
24
Время непрерывной работы без
подзарядки аккумуляторов в режиме течеискателя, не менее, час
12
Питание прибора автономное, В
4,8 (4 аккумулятора Ni-MN 1,2V)
Время, необходимое для полной
зарядки аккумуляторов, не более,час
