Подробная информация

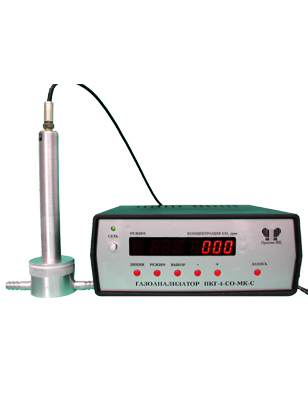

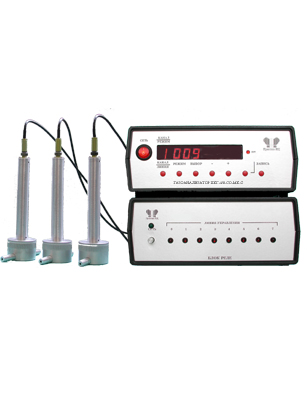

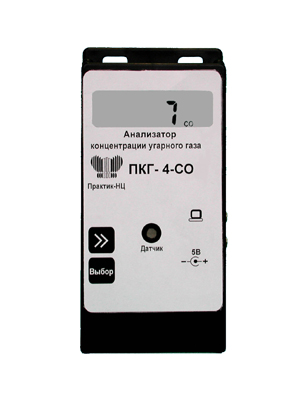

ПКГ-4-СО, ПКГ-4-СО-МК-С, ПКГ-4/8-СО-МК-С, Портативные, сетевые приборы для контроля моноокиси углерода Прибор для контроля концентрации моноокиси углерода в газовых средах ПКГ-4-СО Области применения: экологический мониторинг промышленность линейно-кабельные сооружения Достоинства прибора:   продолжительный срок службы датчика малые габариты и вес длительный срок непрерывной работы Модификации прибора:   ПКГ-4-СО-МК-В - с встроенным датчиком; ПКГ-4-СО-МК-Н - с выносным датчиком; ПКГ-4-СО-МК-К - со встроенным датчиком, с компрессором Прибор выполнен в пластмассовом корпусе. В нем располагаются полупроводниковый датчик концентрации моноокиси углерода, схема преобразователя, индикации, контроля питания и два пороговых компаратора. Индикация показаний осуществляется с помощью специализированного цифрового жидкокристаллического индикатора. По желанию Заказчика прибор может быть изготовлен в варианте с выносным зондом. Технические характеристики   Забор пробы конвекционный Диапазон измерения, ppm мг/м3 0…320 (3200*) 0…400 (4000*) Относительная погрешность измерения СО при температуре 200С, % ±10 Рабочий диапазон температур, 0С -10…+50 Рабочий диапазон относительной влажности, %об. 10…95 Рабочий диапазон давления, мм рт. ст. 730…790 Количество порогов оповещения 2 Виды сигнализации звуковой + индикаторный Время ?90 при 200С не более, мин. 2 Время непрерывной работы от элементов группы Alkaline, не менее 1 год Срок службы датчика СО со дня выпуска, не менее 5 лет Расстояние от прибора до выносного зонда не более, м 10 Время выхода на рабочий режим не более, мин. 2 Напряжение питания, В 9 Потребляемый ток не более, мА 3 Габаритные размеры, мм 142х68х25 Вес прибора, г, не более 200 Количество точек накопления статистики 8192 Связь с компьютером RS232 * - по специальному заказу Микропроцессорный одноканальный сетевой прибор для измерения моноокиси углерода ПКГ-4-СО-МК-С Достоинства прибора: возможность накапливать информацию в памяти прибора; реализация в приборе принципа "Plug&Play", что позволяет обеспечивать взаимозаменяемость зондов; возможность установки порогов звуковой и световой сигнализации; возможность обмена информацией с компьютером по интерфейсу RS232 или RS485; возможность просмотра времени и даты измерения. Прибор выполняется в виде двух блоков - выносного измерительного зонда и блока индикации и измерений, соединенных друг с другом при помощи гибкого шнура. Тип и конструктивное исполнение зонда может изменяться в зависимости от решаемых задач. Питание прибора осуществляется от сети переменного тока напряжением 220 В, частотой 50 Гц. Технические характеристики Диапазон измерения моноокиси углерода, мг/м3 0..800 (4000*) Относительная погрешность измерения CO при температуре 20 0С,% ±10 Количество порогов сигнализации 2 Виды сигнализации индикаторная+звуковая Индикация показаний на светодиодном дисплее Рекомендуемый расход CO через проточную камеру, л/мин от 0.1 до 0.4 Срок службы датчика CO со дня выпуска, не менее 5 лет Время 90 при 20 0С не более, мин 2 Питание прибора 220 ±10В,50±1 Гц Потребляемая мощность, мВт, не более 30 Габариты блока измерения и индикации, мм 235x90x235 Масса блока измерения и индикации, кг 1,5 Габариты зонда, мм 27x200 Связь с компьютером интерфейс RS232(RS485*) Программное обеспечение под Windows *Дополнительный аналоговый выход, мА 4-20 (0-5,0-20) * по специальному заказу Восьмиканальный микропроцессорный газоанализатор для контроля концентрации моноокиси углерода ПКГ-4/8-СО-МК-С Назначение Предназначен для контроля концентрации моноокиси углерода в газовых средах. В модификации ПКГ-4/8-СО-МК-С-Р дополнительно предусмотрена возможность регулирования (поддержания) концентрации СО на заданном уровне. Области применения: экологический контроль промышленность энергетика газоперерабатывающая промышленность Достоинства прибора:   селективность измерений возможность измерений в подвижных и неподвижных газовых средах малое время готовности прибора после включения возможность установки двух порогов звуковой и световой сигнализации (верхний и нижний) по каждому из восьми каналов возможность управления исполнительными устройствами по 16 линиям возможность накапливать информацию в памяти прибора подключение к компьютеру по интерфейсу RS-232, RS-485 реализован принцип взаимозаменяемости зондов возможность одновременной работы с зондами различного конструктивного исполнения возможность удаления измерительных зондов от блока индикации и управления до 1000 метров управление порогами во времени возможность просмотра времени и даты измерения Прибор ПКГ-4/8-СО-МК-С состоит из блока управления и выносных зондов, соединяемых с блоком при помощи кабеля. Блок управления имеет настольное исполнение, в нем располагаются блок питания, платы индикации и преобразователя. Он предназначен для принятия и обработки сигналов от измерительных зондов, передачи измеренных значений концентрации моноокиси углерода на индикатор и на компьютер. В приборе ПКГ-4/8-СО-МК-С-Р предусмотрена возможность регулирования процессами при помощи блока реле, выдача сигналов управления на который осуществляется блоком управления прибора. Обмен блока управления с блоком реле включает выдачу сигналов по шестнадцати статическим линиям. Благодаря такому принципу работы прибора у пользователя появляется возможность задавать два порога – «предупреждение» и «тревога» - по каждому из восьми измерительных каналов, и, с помощью реле, включать и выключать исполнительные механизмы (например, вентиляторы) при превышении установленного параметра. В приборе ПКГ-4/8-СО-МК-С-Р реализована возможность управления порогами регулирования во времени. Выносной зонд прибора может быть выполнен: - в металлическом корпусе «микрофон» (конвекционного типа) для измерения концентрации моноокиси углерода в промышленных помещениях, для контроля воздуха рабочей зоны с целью обеспечения безопасных условий труда, в гаражных комплексах для контроля СО, в котельных и т.д.; - в виде металлической проточной камеры (проточного типа) для контроля концентрации газа в трубопроводах, баллонах, противоаварийных системах защиты. Конструктивное исполнение измерительного зонда может изменяться по желанию заказчика в зависимости от решаемых задач. В выносном зонде располагается электрохимический датчик концентрации моноокиси углерода, напряжение на выходе которого пропорционально концентрации СО, а также схема преобразования напряжения в цифровой сигнал. Срок эксплуатации электрохимического датчика не менее 5 лет. Индикация показаний осуществляется с помощью цифрового светодиодного дисплея. Технические характеристики Диапазон измеряемых концентраций, ppm мг/м3 0…320 (3200*)0…400 (4000*) Относительная погрешность измерения СО при температуре 200С, % ±10 Количество измеряемых каналов до 8 Дискретность задания порогов по моноокиси углерода, ppm ±1 Количество каналов управления 16 Количество задаваемых порогов управления по 2 на каждый канал Управление во времени порогами 15 участков Максимальный период опроса всех каналов, с 8 Длина кабеля от датчиков до блока управления, м 10 (до 1000*) Климатические условия применения прибора:температура окружающего воздуха, °Сатмосферное давление, мм рт.ст.относительная влажность воздуха, % -10….+50730…79010…95 Время ?90 при 200С не более, мин 2 Диапазон измеряемых концентраций, об. % 0 .. 30 (100*) Погрешность измерений, об. %, не более ± 0,5 (±1) Дискретность показаний, об. % 0,1 Количество измеряемых каналов до 8 Точность задания порогов по кислороду, об.% 0,1 Количество каналов управления 16 Количество задаваемых порогов управления по 2 на каждый канал Управление во времени порогами 15 участков Максимальный период опроса всех каналов, с 8 Длина кабеля от датчиков до блока управления, м 10 (до 1000*) Рекомендуемый расход СО через проточную камеру, л/мин От 0,1 до 0,4 Питание прибора 220 ± 10 В, 50 ± 1 Гц Максимальная потребляемая мощность, Вт 30 Нагрузочная способность блока реле (для каждого реле):   максимальный ток через замкнутые контакты, А 5 максимальное напряжение на разомкнутых контактах, В 240 Габаритные размеры блока измерения и индикации, мм 235х90х235 Габаритные размеры измерительного зонда, ммЗонд «минимикрофон»Проточная камера 200х Ж5200х120х Ж5 Суммарная масса блоков, кг, не более 4 Связь с компьютером интерфейс RS232, RS485 Программное обеспечение под Windows Аналоговый выход, mА 4 - 20 (0 – 5*, 0 – 20*) Вместе с прибором поставляется комплект программного обеспечения для работы в комплексе с ПЭВМ типа IBM PC под Windows, который легко и оперативно адаптируется к конкретным требованиям Заказчика. Возможность вывода информации по всем восьми каналам на компьютер. Программное обеспечение прибора позволяет накапливать данные в памяти и выводить их на экран компьютера или на принтер в виде таблицы или графика.
