Подробная информация

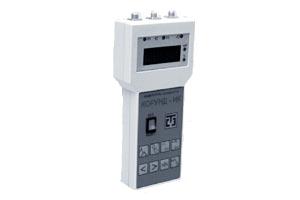

Корунд-ИК, Корунд-ИКМ, Измеритель-калибратор Измеритель-калибратор датчиков КОРУНД-ИК Назначение Измеритель-калибратор датчиков КОРУНД-ИК (в дальнейшем — ИКД) предназначен для оперативного контроля работоспособности датчиков различных физических величин (давления, разности давлений, температуры, уровня, расхода и т.д.) с унифицированным выходным сигналом 0-5, 4-20 мА постоянного тока, оценки их метрологического состояния без снятия с объекта измерения, а также для контроля вторичной аппаратуры, подключаемой к выходу датчика (блоков извлечения корня, гальванического разделения и разветвления сигналов и т.д.). ИКД позволяет работать с датчиками, находящимися как в стационарных, так и в полевых условиях, для чего в ИКД предусмотрено питание от аккумуляторной батареи. ИКД дает возможность сравнивать сигналы с двух датчиков, подключенных к его входам: образцового и рабочего. Измерение этих сигналов может происходить в разных сочетаниях диапазонов унифицированных сигналов (например, рабочий датчик имеет выходной сигнал 0-5 мА, а образцовый — 4-20 мА) с выдачей результатов измерения в мА или процентах от диапазона измерения. Для калибровки и контроля вторичной аппаратуры ИКД содержит имитатор выходного сигнала датчика, вырабатывающий сигнал постоянного тока в диапазоне 0...20,5 мА, который можно изменять с шагом 5 мкА или 250 мкА, ориентируясь на показания жидко-кристаллического индикатора (ЖКИ). ИКД обеспечивает электрическое питание датчиков. Все операции, проводимые с ИКД, включая перегрузку по входу и разряд элементов батареи питания, отображаются на экране ЖКИ или соответствующими светодиодами. Технические характеристики КОРУНД-ИК Диапазон измерения входных сигналов, мА 0...20; 0...5; 4...20 Входное сопротивление, Ом, не более 75 Предел допустимой основной погрешности, %ДИВС*, не более 0,05 Дополнительная погрешность в рабочем диапазоне температур от -10°С до + 50°С, %/10° 0,05 Напряжение питания для подключаемых датчиков, В 24±1,2 Диапазон изменения выходного сигнала в РК**, мА 0...20,5 Шаг изменения выходного сигнала в РК, мкА 5 или 250 Предел допускаемой дополнительной погрешности установки требуемого значения тока в РК, %/10°С, не более 0,1 Предел допускаемой дополнительной погрешности установки выходного тока в РК в рабочем диапазоне температур, % 0,1 Пульсация выходного сигнала в частотном диапазоне 10 Гц.....1МГ в РК, %, не более 0,1 Предельное сопротивление нагрузки в РК, Ом, не более 300 Напряжение питания источника постоянного тока, В 6±0,3 Масса блока, кг, не более 0,5 Потребляемый ток при нулевом входном и выходном сигнале, мА, не более 80 Климатическое исполнение по ГОСТ 15150 УХЛ-3 при температуре окружающей среды от -10°С до +50°С и относительной влажности от 30 до 80% При эксплуатации блоков допускаются воздействия: - синусоидальный вибрации с частотой от 5 до 25 Гц и амплитудой до 0,1 мм; - магнитных полей постоянного и переменного тока с частотой (50±1) Гц и напряженностью до 400 мА; - относительной влажности от 30 до 80% во всем диапазоне рабочих температур. * ДИВС - диапазон изменения входного сигнала **РК - режим калибратора Надежность Средняя наработка измерителя-калибратора на отказ с учетом технического обслуживания — не менее 25000 часов. Средний срок службы — 10 лет. Комплект поставки - измеритель-калибратор КОРУНД-ИК; - аккумуляторная батарея из четырех элементов; - образцовый датчик давления с соединительным кабелем (поставляется по требованию заказчика); - кабель для подключения ИКД ко вторичной аппаратуре; - паспорт; - руководство по эксплуатации.
