Преобразователь ленточный кассетный ПЛК
 Назначение
Предназначен для использования в качестве первичного преобразовательного
элемента газоанализатора типа ИФГ-М и других типов фотоколориметрических
газоанализаторов для определения концентраций токсичных газов: диоксида азота,
аммиака, сероводорода, озона, хлора, хлористого водорода, гидразина,
несимметричного диметилгидразина (НДМГ), монометилгадразина (ММГ), окиси
углерода, диоксида серы.
Принцип действия
ПЛК осуществляет преобразование дозы (произведение концентрации газа на время
взаимодействия анализируемой газовой смеси с ленточным чувствительным элементом)
определяемого газа в изменение коэффициента пропускания оптического излучения в
результате цветной химической реакции с реагентом, нанесённым на ленточный
чувствительный элемент.
Описание прибора

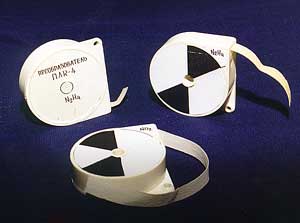

Конструктивно ПЛК представляет собой цилиндрический корпус, содержащий
рулон ленточного чувствительного элемента. Ленточный элемент вытягивается из
корпуса через щель. На нижней стороне корпуса нанесён штрих-код, для
автоматического ввода в газоанализатор параметров ПЛК (определяемый газ,
номинальная чувствительность, коэффициент чувствительности).
Дополнительная информация о приборе
ПЛК имеет 22 исполнения:
|
Исполнение |
Определяемый
газ |
Номинальная
чувствительность, 1/ПДК*с |
|
ПЛК-1 |
ПЛК-21 |
Хлор |
0,0021 |
|
ПЛК-2 |
ПЛК-22 |
Диоксид
азота |
0,00046 |
|
ПЛК-3 |
ПЛК-23 |
Озон |
0,00050 |
|
ПЛК-4 |
ПЛК-24 |
Гидразин |
0,00135 |
|
ПЛК-5 |
ПЛК-25 |
Неисимметричный диметилгидразин |
0,00013 |
|
ПЛК-6 |
ПЛК-26 |
Сероводород |
0,00022 |
|
ПЛК-7 |
ПЛК-27 |
Аммиак |
0,00058 |
|
ПЛК-8 |
ПЛК-28 |
Хлористый
водород |
0,0014 |
|
ПЛК-9 |
ПЛК-29 |
Монометилгидразин |
0,00016 |
|
ПЛК-10 |
ПЛК-30 |
Оксид
углерода |
0,0004 |
|
ПЛК-11 |
ПЛК-31 |
Диоксид серы |
0,0015 |
Технические характеристики ПЛК
|
Коэффициент
чувствительности (отношение чувствительности данной партии ПЛК к
номинальной чувствительности) |
0,88-1,77 |
|
Предел
относительной погрешности определения коэффициента чувствительности |
±17 % |
|
Габаритные
размеры: |
|
|
ПЛК-1...ПЛК-11 |
43*43*12 мм |
|
ПЛК-21...ПЛК-31 |
66*66*12 мм |
|
Длина
ленты: |
|
|
ПЛК-1...ПЛК-11 |
3900±100 мм |
|
ПЛК-21...ПЛК-31 |
15500±500
мм |
|
Масса |
не более 50
г |
|
Срок
хранения |
1 год |
|
Условия
эксплуатации: |
|
|
окружающая
температура |
от -20 до
+40 °C |
|
относительная влажность |
30-90 % |
|
атмосферное
давление |
94-106,7
кПа |
|
