Подробная информация

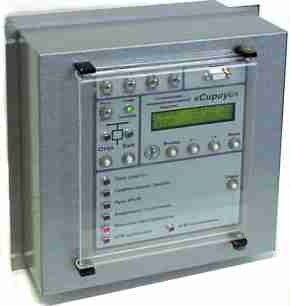

"Сириус-Л", "Сириус-В", "Сириус-С", "Сириус-Мвк", "Сириус-2-В", "Сириус-2-С", "Сириус-МЛ", "Сириус-2-Л", "Сириус-2-МЛ", "Сириус-Д", "Сириус-СП", "Сириус-Т", "Сириус-Т3", "Сириус-УВ", "Сириус-АЧР", "Сириус-ААРТ", Микропроцессорные терминалы релейной защиты Серия устройств микропроцессорной защиты в сетях напряжением 6-35 кВ "Сириус" Назначение и основные технические характеристики Серия микропроцессорных защит "Сириус" предназначена для организации комплексной релейной защиты энергообъектов напряжением 6-35 кВ. Серия содержит защиту кабельных и воздушных линий, трансформаторов мощностью до 1 МВА, синхронных двигателей, секционных и вводных выключателей. Все устройства серии имеют одинаковое конструктивное исполнение и различаются только программой их работы. Устройства могут применяться как совместно, так и по отдельности, в комплекте с традиционными защитами. Во всех устройствах применен алфавитно-цифровой индикатор, отображающий две строки по 16 символов и клавиатура из 4-х кнопок. Имеются две кнопки ручного управления выключателем, а также кнопка сброса аварийной сигнализации. При наличии аварии или неисправности включается подсветка индикатора, привлекающая внимание персонала. Информация фиксируется в памяти устройства в порядке поступления и сохраняется о 9 последних отключениях. Информация о каждой последующей аварии фиксируется, стирая из памяти информацию о самом "старом" КЗ. Командное отключение также фиксируется как отдельная авария. Ход часов и зафиксированные данные в памяти сохраняются в течение времени не менее 72 часов при пропадании оперативного питания. Все уставки срабатывания защит и времена задержек регулируются в широком диапазоне значений и хранятся в энергонезависимой памяти устройства. Предусмотрено выполнение всех функций защит при пропадании оперативного питания переменного или постоянного тока напряжением 220 В на время до 0,5 с. Предусмотрен дистанционный ввод уставок и снятие информации о срабатываниях защиты (телесигнализация), измерение текущих токов фаз (телеизмерение), а также управление выключателем (телеуправление) по линии связи от персонального компьютера. Программа работает под управлением MS Windows. Возможна реализация удаленного доступа с помощью модемов. Изменение уставок заблокировано паролем. Устройства могут сопрягаться со стандартными каналами телемеханики, для чего предусмотрены соответствующие входные и выходные контакты. Габаритные размеры устройств - 325x320x180 мм, масса - 9 кг. Оперативное питание осуществляется от сети переменного или постоянного тока напряжением 220 В. Возможна поставка устройств с напряжением питания =110 В по заказу. Рабочий диапазон температур устройств от -20 до +55°С. Устройство микропроцессорной защиты ввода в сетях напряжением 6-35 кВ "Сириус-В" Назначение и основные технические характеристики Устройство "Сириус-В" предназначено для работы в качестве защиты вводного выключателя в сетях с изолированной или компенсированной нейтралью напряжением 6-35 кВ. Устройство устанавливается в ячейке КРУ или КРУН и выдает сигнал на отключение высоковольтного выключателя. Устройство подключается к измерительным трансформаторам тока фаз А, (В) и С с номинальным вторичным током 5 А. Для реализации направленной защиты и некоторых других функций к устройству должны быть подведены цепи напряжения (звезда) с номинальным вторичным значением 100 В. Устройство выполняет следующие функции защиты, автоматики и контроля: токовая отсечка с выдержкой времени и возможностью работы в качестве "ускоряющей отсечки"; двухступенчатая МТЗ, первая и вторая ступень могут иметь одну из пяти зависимых время-токовых характеристик; токовая отсечка и обе ступени МТЗ могут быть запрограммированы как направленные; возможность комбинированного пуска по напряжению для токовой отсечки и МТЗ; защита от обрыва фазы по току обратной последовательности; защита минимального напряжения; однократное АПВ; автоматический ввод ускорения любой ступени МТЗ по включению выключателя; логическая защита шин, выполненная как дополнительная, четвертая ступень МТЗ; прием, исполнение и выдача сигнала УРОВ; формирование сигнала АВР; блокировка выключателя от "прыгания"; контроль целостности катушек включения и отключения выключателя; контроль исправности цепей трансформатора напряжения (ТН); технический учет электроэнергии. Уставки выбора функций, порогов срабатывания защиты и времена задержек регулируются в широком диапазоне и хранятся в энергонезависимой памяти устройства. Любая аварийная ситуация, отключение или неисправность, сопровождается замыканием контактов независимого реле предупредительной сигнализации. В устройстве имеется постоянное самотестирование с выдачей сигнала неисправности контактами реле "Неисправность". В случае срабатывания токовой защиты дополнительно определяется вид повреждения. Устройство имеет тумблеры оперативного управления "УРОВ", "АПВ", "АВР", "ЗМН", "ЛЗШ" и "Дист/Мест", позволяющие отказаться от накладок, используемых для оперативного переключения дежурным персоналом. При срабатывании защиты устройство запоминает параметры срабатывания для последующего анализа обслуживающим персоналом. В число запоминаемых параметров аварии входят: причина отключения; вид повреждения при срабатывании отсечки или МТЗ; время и дата момента отключения; ток и длительность аварийной ситуации; ток обратной последовательности I2; состояние тумблеров оперативного управления на момент отключения выключателя; векторная диаграмма напряжений и токов в линии в момент аварии. Устройство имеет режим "Контроль", позволяющий выводить на встроенный индикатор текущие значения фазных токов и напряжений, ток I2, активную и полную мощности, состояние логических входных сигналов, а также контролировать ход встроенных часов. Функции защиты при этом полностью сохраняются. При установке изделия на подстанции в него вводятся следующие уставки: значения токов срабатывания трех ступеней защиты (во вторичных значениях); значения выдержек времени при срабатывании всех трех ступеней МТЗ; напряжение вольтметровых блокировок токовых защит с комбинированным пуском; пороговая чувствительность по току I2 для обнаружения обрыва провода; пороговая чувствительность по напряжению U0 для обнаружения однофазных замыканий на землю; текущие дата и время. Аналогично вводятся дискретные уставки конфигурации защиты, определяющие наличие или отсутствие какой-либо из защит или ее параметры. Устройство микропроцессорной защиты секционного выключателя в сетях напряжением 6-35 кВ "Сириус-С" Назначение и основные технические характеристики Устройство "Сириус-С" предназначено для работы в качестве защиты секционного выключателя в сетях с изолированной или компенсированной нейтралью напряжением 6-35 кВ. Устройство устанавливается в ячейке КРУ или КРУН и выдает сигнал на отключение высоковольтного выключателя. Устройство подключается к измерительным трансформаторам тока фаз А, (В) и С с номинальным вторичным током 5 А. Устройство выполняет функцию автоматического включения резерва (АВР) по входному внешнему сигналу. Устройство выполняет следующие функции защиты, автоматики и контроля: токовая отсечка с выдержкой времени и возможностью работы в режиме "ускоряющей отсечки"; двухступенчатая МТЗ, вторая ступень может иметь одну из пяти зависимых время-токовых характеристик; возможность комбинированного пуска по напряжению для ЛЗШ, токовой отсечки и МТЗ (от внешнего входного дискретного сигнала); защита от обрыва фазы по току обратной последовательности; автоматический ввод ускорения первых двух ступеней МТЗ по включению выключателя (при опробовании); логическая защита шин ЛЗШ, выполненная как отдельная ступень МТЗ; выдача сигнала УРОВ на вводные выключатели при отказе своего выключателя; входы отключения от дуговой защиты, УРОВ фидерных защит, защиты шин, внешнего отключения; управление выключателем с блокировкой от "прыгания"; контроль целостности катушек включения и отключения выключателя; Все уставки срабатывания защиты и времена задержек регулируются в широком диапазоне значений и хранятся в энергонезависимой памяти устройства. Любая аварийная ситуация, отключение или неисправность, сопровождается замыканием контактов независимого реле предупредительной сигнализации. В устройстве имеется постоянное самотестирование с выдачей сигнала неисправности самого устройства нормально замкнутыми контактами реле "Отказ". При отсутствии оперативного питания контакты этого реле также остаются замкнутыми для сигнализации пропадания питания. В случае срабатывания токовой защиты дополнительно определяется вид повреждения. Устройство имеет тумблеры оперативного управления "УРОВ", "АВР", "ЛЗШ", "Действие на смежный СВ" и "Дист/Мест", позволяющие отказаться от накладок, обычно используемых для оперативного переключения дежурным персоналом. При срабатывании защиты устройство запоминает параметры срабатывания для последующего анализа обслуживающим персоналом. В число запоминаемых параметров аварии входят: причина отключения; вид повреждения при отключении от МТЗ; время и дата момента отключения; ток и длительность аварийной ситуации; ток обратной последовательности I2; состояние тумблеров оперативного управления на момент отключения выключателя; векторная диаграмма токов в линии в момент аварии. Устройство имеет режим "Контроль", позволяющий выводить на встроенный индикатор текущие значения фазных токов и напряжений, ток I2, состояние логических входных сигналов, а также контролировать ход встроенных часов. Функции защиты при этом полностью сохраняются. Предусмотрена выдача сигнала отключения смежного секционного выключателя, а также отключение своего при срабатывании МТЗ смежного. Для упрощения эксплуатации устройства в энергосистемах с обратным чередованием фаз предусмотрена соответствующая уставка, изменяющая расчет тока обратной последовательности I2. При установке изделия на подстанции в него вводятся следующие уставки: значения токов срабатывания трех ступеней МТЗ и ЛЗШ (во вторичных значениях); значения выдержек времени при срабатывании всех трех ступеней МТЗ и ЛЗШ; значение выдержки времени выдачи сигнала УРОВ; значение выдержки времени включения при поступлении сигнала АВР; пороговая чувствительность по току I2 для обнаружения обрыва провода; текущие дата и время. Аналогично вводятся дискретные уставки конфигурации защиты, определяющие наличие или отсутствие какой-либо из защит или ее параметры. Устройство микропроцессорной защиты присоединений в сетях напряжением 6-35 кВ "Сириус-Л" Назначение и основные технические характеристики Устройство "Сириус-Л" предназначено для работы в качестве защиты воздушных или кабельных линий с изолированной или компенсированной нейтралью напряжением 6-35 кВ. Устройство может также применяться для защиты трансформатора собственных нужд (ТСН) подстанций. Устройство устанавливается в ячейке КРУ или КРУН и выдает сигнал на отключение выключателя линии. Устройство подключается к измерительным трансформаторам тока фаз А и С с номинальным вторичным током 5 А. Предусмотрено подключение трансформатора тока фазы В при его наличии. Устройство обеспечивает трехступенчатую максимальную токовую ненаправленную защиту от трехфазных и междуфазных замыканий. Третья ступень МТЗ может иметь как независимую, так и одну из пяти зависимых характеристик. Предусмотрена возможность отключения линии или сигнализации при обрыве одного из фазных проводов по наличию тока обратной последовательности I2. Защита от замыканий на землю выполнена с использованием высших гармоник, что позволяет избежать зависимости от наличия компенсации сети. В устройстве реализована функция резервирования отказа выключателя с выдачей сигнала отказа на выключатель ввода или секции. Любая аварийная ситуация, отключение или неисправность, сопровождается замыканием контактов независимого реле предупредительной сигнализации. В устройстве имеются: программируемое двукратное АПВ, ускорение при включении, функция УРОВ, отработка сигналов АЧР с ЧАПВ, а также постоянное самотестирование с выдачей сигнала неисправности контактами реле "Отказ". В случае срабатывания токовой защиты дополнительно определяется вид и ориентировочное расстояние до места повреждения. Предусмотрена четвертая ступень МТЗ с большим временем выдержки для возможности реализации так называемого "адресного отключения" потребителей. При срабатывании защиты устройство запоминает параметры срабатывания для последующего анализа обслуживающим персоналом. В число запоминаемых параметров аварии входят: причина отключения; вид повреждения и расстояние до места металлического КЗ; время и дата момента отключения; ток и длительность аварийной ситуации; ток обратной последовательности I2; векторная диаграмма токов в линии в момент аварии. Устройство имеет режим "Контроль", позволяющий выводить на встроенный индикатор текущие значения фазных токов, ток I2, ток высших гармоник 3I0гарм, состояние логических входных сигналов, а также контролировать ход встроенных часов. Функции защиты при этом полностью сохраняются. При установке изделия на подстанции в него вводятся следующие уставки: значения токов срабатывания трех ступеней защиты (во вторичных значениях); значения выдержек времени при срабатывании всех трех ступеней МТЗ; пороговая чувствительность по току I2 для обнаружения обрыва провода; пороговая чувствительность по току 3I0 высших гармоник для обнаружения однофазных замыканий на землю; текущие дата и время. Аналогично вводятся дискретные уставки конфигурации защиты, определяющие наличие или отсутствие какой-либо из защит. Устройство микропроцессорной защиты вводов, присоединений и синхронных двигателей напряжением 6-35 кВ "Сириус-Мвк" Назначение и основные технические характеристики Устройство обеспечивает четырехступенчатую максимальную токовую защиту от трехфазных и междуфазных замыканий. Любая ступень МТЗ может быть направленной, а также работать с комбинированным пуском по напряжению (вольтметровой блокировкой). Третья и четвертая ступень МТЗ могут иметь как независимую, так и одну из пяти зависимых характеристик. Предусмотрена возможность отключения выключателя или сигнализации при обрыве одного из фазных проводов по наличию тока обратной последовательности I2. Защита от замыканий на землю может быть выбрана или с использованием высших гармоник тока 3I0, что позволяет избежать зависимости от наличия компенсации сети, или по току первой гармоники, или по направлению мощности нулевой последовательности первой гармоники с порогом по току 3I0. В устройстве реализована функция резервирования отказа выключателя УРОВ с выдачей сигнала отказа на выключатель ввода или секции. Реализована возможность использования функции логической защиты шин, а также функция защиты минимального напряжения ЗМН. Третья и четвертая ступени МТЗ, "земляная" защита и защита от обрыва провода могут работать либо на отключение, либо на сигнализацию (задается уставками). Дискретный вход от дуговой защиты может иметь контроль по току и/или дополнительную вольтметровую блокировку (комбинированный пуск по напряжению). Ступень МТЗ-2 может быть запрограммирована в качестве защиты от асинхронного хода синхронных двигателей. Любая аварийная ситуация, отключение или неисправность, сопровождается замыканием контактов независимого реле предупредительной сигнализации. В устройстве имеются: ускорение при включении, технический учет электроэнергии, а также постоянное самотестирование с выдачей сигнала неисправности контактами реле "Отказ". В случае срабатывания токовой защиты дополнительно определяется вид и ориентировочное расстояние до места повреждения. При срабатывании защиты устройство запоминает параметры срабатывания для последующего анализа обслуживающим персоналом. В число запоминаемых параметров аварии входят: причина отключения; вид повреждения и расстояние до места металлического КЗ; время и дата момента отключения; ток и длительность аварийной ситуации; ток обратной последовательности I2; векторная диаграмма токов и напряжений в линии в момент аварии. Устройство имеет режим "Контроль", позволяющий выводить на встроенный индикатор текущие значения фазных токов и напряжений, активную мощность, ток I2, ток высших гармоник 3I0гарм или первой гармоники 3I0, состояние логических входных сигналов, а также контролировать ход встроенных часов. Функции защиты при этом полностью сохраняются. При установке изделия на подстанции в него вводятся следующие уставки: значения токов срабатывания трех ступеней защиты (во вторичных значениях); значения выдержек времени при срабатывании всех четырех ступеней МТЗ; значения напряжений ВМ блокировки (во вторичных значениях); значения и размер секторов взаимного расположения тока фазы и междуфазного напряжения противоположных фаз при направленной защите; пороговая чувствительность по току I2 для обнаружения обрыва провода; пороговая чувствительность по току 3I0 высших гармоник или первой гармоники для обнаружения однофазных замыканий на землю; текущие дата и время. Аналогично вводятся дискретные уставки конфигурации защиты, определяющие наличие или отсутствие какой-либо из защит. Устройство имеет два дискретных входа для подключения так называемых "технологических защит", а также вход блокировки направленности МТЗ. В устройстве заложена функция блокировки от включения, позволяющая при желании запрещать повторное включение выключателя при срабатывании некоторых видов защит (задается уставками) до дополнительной операции снятия блокировки - "деблокировки". В устройстве "Сириус-Мвк" не предусмотрены тумблеры оперативного управления, кнопки управления выключателем и разъем линии связи по RS232C с компьютером на передней панели устройства. Устройство микропроцессорной защиты линий 6-35 кВ "Сириус-МЛ" Назначение и основные технические характеристики Устройство "Сириус-МЛ" предназначено для работы в качестве защиты воздушных или кабельных линий с изолированной или компенсированной нейтралью напряжением 6-35 кВ. Устройство может также применяться для защиты трансформатора собственных нужд подстанций (имеются входы для подключения газовой защиты и сигнала газовой защиты). Устройство устанавливается в ячейке КРУ или КРУН и выдает сигналы на управление выключателем линии. Устройство подключается к измерительным трансформаторам тока фаз А и С с номинальным вторичным током 5 А, а также к измерительным трансформаторам напряжения с номинальным напряжением 100 В. Предусмотрено подключение трансформатора тока фазы В при его наличии. Устройство обеспечивает четырехступенчатую максимальную токовую защиту от междуфазных замыканий. Вторая ступень может иметь защиту от асинхронного хода синхронных двигателей. Третья и четвертая ступени МТЗ может иметь как независимую, так и одну из пяти зависимых характеристик. Любая ступень МТЗ может быть сделана направленной. Предусмотрен комбинированный пуск по напряжению любой из ступеней МТЗ. В ступени МТЗ-2 введена функция защиты синхронных двигателей от асинхронного хода. Предусмотрена возможность отключения линии или сигнализации при обрыве одного из фазных проводов по наличию тока обратной последовательности I2. Защита от замыканий на землю выполнена с использованием высших гармоник, что позволяет избежать зависимости от наличия компенсации сети. Предусмотрен также вариант организации защиты от замыканий на землю по току первой гармоники, включая использование направленности. В устройстве реализована функция резервирования отказа выключателя с выдачей сигнала отказа на выключатель ввода или секции. Любая аварийная ситуация, отключение или неисправность, сопровождается замыканием контактов независимого реле предупредительной сигнализации. Все уставки срабатывания защиты и времена задержек регулируются в широком диапазоне значений и хранятся в энергонезависимой памяти устройства. Предусмотрено выполнение всех функций защиты при пропадании оперативного питания переменного или постоянного тока напряжением 220 В на время до 0,5 с. В устройстве имеются: программируемое двукратное АПВ, ускорение при включении, функция УРОВ, отработка внешних сигналов АЧР с ЧАПВ, а также постоянное самотестирование с выдачей сигнала неисправности контактами реле "Отказ". В случае срабатывания токовой защиты дополнительно определяется вид и ориентировочное расстояние до места повреждения. При срабатывании защиты устройство запоминает параметры срабатывания для последующего анализа обслуживающим персоналом. В число запоминаемых параметров аварии входят: причина отключения; вид повреждения и расстояние до места металлического КЗ; время и дата момента отключения; ток и длительность аварийной ситуации; ток обратной последовательности I2; ток нулевой последовательности 3I0; векторная диаграмма токов и напряжений в линии в момент аварии. Информация фиксируется в памяти устройства в порядке поступления и сохраняется о 9 последних отключениях. Информация о каждой последующей аварии фиксируется, стирая из памяти информацию о самом "старом" КЗ. Отключение при неуспешном АПВ фиксируется как отдельная авария. Ход часов и зафиксированные данные в памяти сохраняются при пропадании оперативного питания на время не менее 72 часов. Устройство имеет режим "Контроль", позволяющий выводить на встроенный индикатор текущие значения фазных токов и напряжений, ток I2, ток 3I0, ток высших гармоник 3I0гарм, состояние логических входных сигналов, а также контролировать ход встроенных часов. Функции защиты при этом полностью сохраняются. При установке изделия на подстанции в него вводятся следующие уставки: значения токов срабатывания трех ступеней защиты (во вторичных значениях); значения выдержек времени при срабатывании всех четырех ступеней МТЗ; значения напряжения комбинированного пуска, параметры направленной защиты; пороговая чувствительность по току I2 для обнаружения обрыва провода; пороговая чувствительность по току 3I0 высших гармоник, а также по току 3I0 и напряжению 3U0 первой гармоники для обнаружения однофазных замыканий на землю; текущие дата и время. Аналогично вводятся дискретные уставки конфигурации защиты, определяющие наличие или отсутствие какой-либо из защит или вид их действия. Микропроцессорный терминал релейной защиты присоединений в сетях 6-35 кВ «Сириус-2-Л» Назначение и основные технические характеристики Терминал «Сириус-2-Л» выполняет функции защиты и автоматики воздушных или кабельных линий с изолированной или компенсированной нейтралью напряжением 6–35 кВ. Гибкая система настройки и достаточное количество входных и выходных сигналов позволяет применять терминал для защиты трансформаторов, например, собственных нужд подстанций (имеются входы для подключения газовой защиты и сигнала газовой защиты), а также различного рода выпрямительных установок, преобразовательных агрегатов и т.д. по сетке для промпредприятий. Терминал устанавливается в ячейке КРУ, КРУН или КСО и выдает сигналы на управление выключателем присоединения. Входные токовые цепи подключаются к измерительным трансформаторам тока фаз А и С с номинальным вторичным током 5 А. Предусмотрено подключение трансформатора тока фазы В при его наличии. «Сириус-2-Л» может работать как совместно с другими терминалами релейной защиты серии «Сириус», так и с другими защитами на традиционной электромеханической элементной базе, с существующими системами телемеханики, имеющими сигналы ТС и ТУ, а также с современными перспективными SCADA-системами. Терминал обеспечивает: четырехступенчатую максимальную токовую ненаправленную защиту от трехфазных и междуфазных замыканий (вторая и третья ступени МТЗ могут иметь как независимую, так и одну из пяти зависимых времятоковых характеристик, четвертая ступень МТЗ может иметь выдержку времени до 1,5 часов и применяться для «адресных отключений»); защиту от обрыва одного из фазных проводов по наличию тока обратной последовательности I2; защиту от однофазных замыканий на землю с использованием высших гармоник, что позволяет избежать зависимости от наличия компенсации сети (предусмотрен и режим «земляной» защиты по току первой гармоники, а также «смешанный» режим); резервирование отказа выключателя с выдачей сигналов отключения на выключатели ввода и секции; программируемое одно- или двухкратное АПВ; отработку внешних сигналов АЧР с ЧАПВ; определение вида повреждения и ориентировочного расстояния до места повреждения непосредственно в километрах (актуально для воздушных линий) при срабатывании токовой защиты; фиксацию векторной диаграммы токов в момент аварии; запись в память аварийной осциллограммы мгновенных значений токов, дискретных входов и выходных реле устройства; ведение архива из 500 событий, в котором фиксируются все пуски МТЗ, изменения состояния входных дискретных сигналов и выходных реле с временем и датой каждого события. Все уставки срабатывания защиты и времена выдержек времени регулируются в широком диапазоне значений и хранятся в энергонезависимой памяти. Предусмотрено выполнение всех функций защиты при пропадании оперативного питания переменного или постоянного тока напряжением 220 В на время до 0,5 с. Обеспечен ускоренный выход на режим при появлении напряжения питания в течение 0,5 с, что важно для организации защиты на переменном оперативном токе. Для уменьшения погрешности по току срабатывания при искажении формы сигнала с первичных трансформаторов тока, вызванном их насыщением, впервые для устройств данного класса применен алгоритм восстановления синусоидальной формы тока вплоть до 50% погрешности ТТ. Для оперативного управления режимами терминала (вводом или выводом АПВ, УРОВ, АЧР, газовой защиты) предусмотрены тумблеры на передней панели, заменяющие традиционные накладки. При срабатывании защиты устройство запоминает параметры отключения для последующего анализа обслуживающим персоналом. В число запоминаемых параметров аварии входят: причина отключения; вид повреждения и расстояние до места металлического КЗ; время и дата момента отключения; ток и длительность аварийной ситуации; ток обратной последовательности I2, ток 3I0 первой и суммы высших гармоник; векторная диаграмма токов в линии в момент аварии; рабочие уставки и состояние тумблеров оперативного управления. Устройство имеет режим «Контроль», позволяющий выводить на встроенный индикатор текущие значения фазных токов, ток I2, ток суммы высших гармоник 3I0гарм, ток первой гармоники 3I0, состояние логических входных сигналов, а также контролировать ход встроенных часов. Функции защиты при этом режиме полностью сохраняются. В устройстве имеется два дополнительных выходных реле с программируемыми свойствами и точкой подключения их к внутренней логической схеме, позволяющие существенно расширить применение устройства. Предусмотрено также два сигнальных аналогично программируемых светодиода на передней панели устройства. В устройстве применен алфавитно-цифровой ЖК индикатор с подсветкой, отображающий две строки по 16 символов, и клавиатура из 4-х кнопок. Кроме этого, имеются две кнопки ручного управления выключателем, а также кнопка сброса аварийной сигнализации. Предусмотрен дистанционный ввод уставок, управление выключателем, контроль текущих состояний всех входов и снятие информации о срабатываниях защиты и осциллограмм по линии связи на персональный компьютер, для чего в устройстве имеется два полностью независимых интерфейса – RS232C и токовая петля (или RS485). Габаритные размеры устройства – 305x190x215 мм, масса – 6 кг. Оперативное питание осуществляется от сети переменного или постоянного тока напряжением 220 В. Возможна поставка устройства с напряжением питания =110 В по заказу. Рабочий диапазон температур устройства от –20 до +55°С. Микропроцессорный терминал релейной защиты секционирующего пункта 6–35 кВ "Сириус–СП" Назначение и основные технические характеристики Терминал «Сириус-СП» предназначен для выполнения функций релейной защиты, автоматики, управления и сигнализации секционирующих пунктов напряжением 6–35 кВ. Функции защиты, выполняемые устройством: четырехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов (для любой ступени МТЗ может быть задано два набора уставок, переключающихся автоматически в зависимости от направления мощности); автоматический ввод ускорения любой из ступеней МТЗ при любом включении выключателя; защита минимального напряжения (ЗМН); защита от повышения напряжения (ЗПН); защита от обрыва фазы питающего фидера (ЗОФ); защита от однофазных замыканий на землю (ОЗЗ). Функции автоматики, выполняемые устройством: операции отключения и включения выключателя по внешним командам, защита «от прыгания» выключателя; исполнение внешних сигналов аварийного отключения: дуговой защиты и двух защит с программируемым названием; АВР с действием на свой выключатель при пропадании напряжения с одной из сторон; автоматическое восстановление нормального режима (АВНР) с действием на выключатель совмещенного секционирующего пункта при восстановлении напряжения; формирование сигнала УРОВ при отказах своего выключателя; одно-, двух-, трех- или четырехкратное АПВ. Дополнительные сервисные функции: определение вида и расстояния до места повреждения при срабатывании МТЗ; фиксация токов и напряжений в момент аварии; измерение времени срабатывания защиты и отключения выключателя; встроенные часы-календарь; измерение текущих фазных токов, напряжений, мощности; дополнительные реле и светодиоды с функцией, программируемой пользователем; цифровой осциллограф; регистратор событий. Устройство производит измерение электрических параметров входных аналоговых сигналов фазных токов и напряжений IА, IB, IC, UА, UB, UC и тока и напряжения нулевой последовательности 3I0 и 3U0. При измерениях осуществляется компенсация апериодической составляющей, а также фильтрация высших гармоник входных сигналов. Для сравнения с уставками защит используется только действующее значение первой гармоники входных сигналов. Для устранения существенного изменения тока срабатывания защиты при насыщении первичных трансформаторов тока в устройстве предусмотрено восстановление синусоидальной формы тока вплоть до 50% погрешности ТТ. Элементная база входных и выходных цепей обеспечивает совместимость устройства с любыми устройствами защиты и автоматики разных производителей – электромеханическими, электронными, микропроцессорными, а также сопряжение со стандартными каналами телемеханики. Устройство имеет каналы связи для передачи на компьютер данных аварийных отключений, просмотра и изменения уставок, контроля текущего состояния устройства, а также дистанционного управления выключателем. При срабатывании защиты устройство запоминает параметры отключения для последующего анализа обслуживающим персоналом. В число запоминаемых параметров аварии входят: причина отключения; вид повреждения и расстояние до места металлического КЗ; время и дата момента отключения; ток КЗ и длительность аварийной ситуации; ток и напряжение обратной и нулевой последовательности; векторная диаграмма токов и напряжений в момент аварии. Информация фиксируется в памяти устройства в порядке поступления и сохраняется о 9 последних отключениях. Информация о каждой последующей аварии фиксируется, стирая из памяти информацию о самом «старом» КЗ. Отключение при неуспешном АПВ фиксируется как отдельная авария. Ход часов и зафиксированные данные в памяти сохраняются при пропадании питания в течение нескольких лет. Дополнительно, при каждом аварийном отключении, производится запись в память аварийной осциллограммы аналоговых и дискретных входов, а также состояния выходных реле устройства. Длительность записи соответствует длительности существования пусковых условий, максимально – до 4-х секунд, с предаварийным режимом – в течение 80 мс и послеаварийным режимом – в течение 80 мс. Максимальное количество осциллограмм – 7. Частота дискретизации осциллографа – 1000 Гц. В устройстве имеется также архив на 500 событий, в котором фиксируются все пуски МТЗ, изменения состояния входных дискретных сигналов и выходных реле с временем и датой каждого события. Данная информация позволяет анализировать различные неисправности силового оборудования и своевременно их устранять. Устройство имеет режим «Контроль», позволяющий выводить на встроенный индикатор текущие значения фазных токов и напряжений, ток и напряжение обратной последовательности I2 и U2, ток и напряжение нулевой последовательности 3I0 и 3U0, ток суммы высших гармоник 3I0 ГАРМ, состояние логических входных сигналов, а также контролировать ход встроенных часов. Функции защиты при этом режиме полностью сохраняются. В устройстве имеется два дополнительных выходных реле с программируемыми свойствами и точкой подключения их к внутренней логической схеме, позволяющие существенно расширить применение устройства. Предусмотрено также два сигнальных программируемых светодиода на передней панели устройства. В устройстве применен алфавитно-цифровой электролюминесцентный индикатор, отображающий две строки по 16 символов, и клавиатура из 4-х кнопок. Кроме этого, имеются две кнопки ручного управления выключателем, а также кнопка сброса аварийной сигнализации. Для оперативного управления режимами устройства — вводом или выводом АПВ, АВР и ЗМН предусмотрены тумблеры на передней панели, заменяющие традиционные накладки. При срабатывании защиты состояние тумблеров фиксируется в памяти аварий. Предусмотрен дистанционный ввод уставок, управление выключателем, контроль текущих состояний всех входов и снятие информации о срабатываниях защиты и осциллограмм по линии связи на персональный компьютер, для чего в устройстве имеется два полностью независимых интерфейса – RS232C и токовая петля (или RS485). Габаритные размеры терминала – 305x190x215 мм, масса – 7 кг. Оперативное питание осуществляется от сети переменного или постоянного тока напряжением 220 В. Рабочий диапазон температур устройства от –40 до +55°С.
