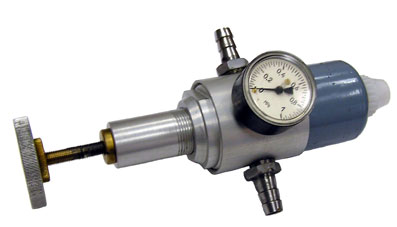

РДФ-6/10, Редуктор давления
Редуктор давления с фильтром на
Редуктор давления с фильтром на
расширенный диапазон давления с повышенным расходом РДФ-6/10
 Назначение
Редуктор давления с
фильтром РДФ-6/10 предназначен для настройки и стабилизации на заданном уровне
давления воздуха, необходимого для питания приборов и средств автоматизации, а
также для очистки воздуха от пыли, масла и влаги.
Редуктор может работать при температуре окружающей среды от минус 50 до плюс 60
°С и относительной влажности до 95% при температуре 35 °С и при более низких
температурах без конденсации влаги.
Исполнения
Редуктор
выпускается в двух модификациях:
-
редуктор
РДФ-6/10 - с манометром (основная модификация);
-
редуктор
РДФ-6/10-1 - без манометра, но с заглушенным резьбовым отверстием под
манометр.
Технические характеристики
|
Обозначение
исполнения |
Шифр исполнения |
Диапазон
регулирования давления на выходе, МПа (кгс/см2) |
Максимальный расход
воздуха м3/ч |
Примечание |
|
ЦКЛГ.422319.000 |
РДФ-6/10 |
от 0,01 до 0,6
(от 0,1 до 6) |
40 |
с манометром |
|
ЦКЛГ.422319.000.01 |
РДФ-6/10-011 |
без манометра |
|
ЦКЛГ.422319.001 |
РДФ-6/10-02 |
с манометром и
смотровым стеклом |
|
ЦКЛГ.422319.002 |
РДФ-6/10-04 |
от 0,01 до 1
(от 0,1 до 10) |
60 |
с манометром |
|
ЦКЛГ.422319.002.01 |
РДФ-6/10-04 |
без манометра |
|
ЦКЛГ.422319.003 |
РДФ-6/10-05 |
с манометром и
смотровым стеклом |
|
|
