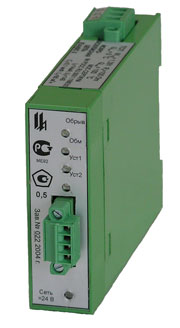

ПИТ, Преобразователь измерительный
Преобразователь измерительный дл
Преобразователь измерительный для
термоэлектрических преобразователей и преобразователей сопротивления ПИТ
Назначение
ПИТ предназначен
для преобразования сопротивления стандартных термометров сопротивления по ГОСТ
6651 (ПИТ-ТС) или термоэлектродвижущей силы стандартных термопреобразователей по
ГОСТ Р 50342 (ПИТ-ТП), расположенных во взрывоопасных зонах, в унифицированный
сигнал тока 4 - 20 мА по ГОСТ 26.011 и цифровой сигнал (интерфейс RS-485,
протокол MODBUS) с гальваническим разделением входных и выходных цепей для
использования в автоматических системах сбора данных, контроля и регулирования.
Взрывозащита
ПИТ соответствует
"Общим правилам взрывобезопасности для взрывопожароопасных химических,
нефтехимических и нефтеперерабатывающих производств (ПБ-09-540-03)" и может быть
использован в составе систем противоаварийной защиты.
Свидетельство Госэнергонадзора Министерства энергетики Российской Федерации о
взрывозащищенности электрооборудования "Сертиум №2002С.85". Разрешение на
применение Госгортехнадзора России № РРС 04-5785.Питание. Питание ПИТ от сети
переменного тока напряжением 220 В частотой 50 Гц осуществляется при помощи
многоканального модуля питания МП-5 ЦА2.200.001 ТУ 1192-001-47798005-99. При
этом к одному МП-5 допускается подключение до десяти ПИТ.
При наличии у потребителя вторичной сети питания 24 В постоянного тока,
питание ПИТ может осуществляться непосредственно от этой сети. Нестабильность
напряжения питания не должна превышать по абсолютной величине 2 % от значения
напряжения питания. Пульсация напряжения питания не должна превышать 0,5 % от
значения напряжения питания.
Условия
эксплуатации:
-
температура
окружающего воздуха - от плюс 5 до плюс 50 °С;
-
относительная
влажность воздуха - 80 % при температуре 35 °С и более низких температурах
без конденсации влаги;
-
вибрационные
воздействия с частотой от 10 до 55 Гц и амплитудой смещения не более 0,15
мм;
-
атмосферное
давление - от 630 до 800 мм рт. ст.;
-
содержание
агрессивных примесей в окружающем воздухе должно быть в пределах санитарных
норм.
ПИТ имеет степень
защиты внутренних элементов от проникновения внутрь твердых тел и воды - IP 20
по ГОСТ 14254 (МЭК 529-89).
Метрология
По метрологическим
свойствам ПИТ относится к изделиям, являющимися средствами измерения по ГОСТ
12997. Номер по Госреестру средств измерения 23222-02.
Исполнения
ПИТ выпускается в
исполнениях, приведенных в таблице:
|
Обозначение исполнения ПИТ |
Шифр исполнения ПИТ |
Тип первичного термопреобразователя |
|
ЦКЛГ.405541.001 |
ПИТ-ТС |
ТСП,
ТСМ и ТСН (ГОСТ 6651) |
|
ЦКЛГ.405541.001-01 |
ПИТ-ТП |
ТХК (L, E),
ТХА (K), ТЖК (J), ТМК (T), ТВР (A-1, A-2, A-3), ТПР (B), ТПП (R, S)
(ГОСТ Р 50342) |
|
ПИТ, в зависимости
от диапазона температур и номинальной статической характеристики имеет 136
исполнений.
ПИТ является прибором программно конфигурируемым потребителем в условиях
эксплуатации. Конструкция ПИТ обеспечивает возможность параметрирования путем
задания значений кода программирования восьмиразрядным DIP-переключателем, с
персонального компьютера по интерфейсу RS-485 или с помощью ручного
программатора ПРГ-05:
-
номинальной
статической характеристики;
-
выбор нижней и
верхней границы диапазона измерения;
-
программирование значений уставок;
-
алгоритма
срабатывания сигнализации.
ПИТ обеспечивает
объединение в локальную сеть с другими приборами по интерфейсу RS-485. Для
интеграции в SCADA-систему по отдельному заказу может поставляться OPC-сервер.
Входные сигналы
Входные сигналы,
типы первичных термопреобразователей сопротивления и условные обозначения
номинальных статических характеристик первичных термопреобразователей
сопротивления соответствуют ГОСТ 6651 (ТСП - W100 = 1,3910 и W100 = 1,3850,
ТСМ - W100 = 1,4280 и W100=1,4260 и ТСН - W100 = 1,6170).
Входные сигналы, типы первичных термоэлектрических термопреобразователей и
условные обозначения номинальных статических характеристик первичных
термоэлектрических термопреобразователей соответствуют ГОСТ Р 50431.
Выходные сигналы
Выходные сигналы
ПИТ:
-
токовый сигнал
с пределами изменения от 4 - 20 мА по ГОСТ 26.011. Максимальное
сопротивление нагрузки, включая сопротивление линии связи не более 1 кОм;
-
физические
сигналы интерфейса RS-485, гальванически развязанные от цепей ПИТ, протокол
MODBUS. Нагрузочная способность выхода RS-485 до 256 приемопередатчиков
RS-485 с входным импедансом 96 кОм или 32 приемопередатчиков RS-485 с
входным импедансом 12 кОм. Максимальная длина соединительного кабеля 1200 м;
-
сигналы
предупредительной сигнализации (свечение соответствующего светодиода на
передней панели и замыкание ключа управления). Напряжение, прикладываемое к
ключу управления, не должно превышать 50 В, ток, протекающий через ключ, не
должен превышать 600 мА;
Предел допускаемой
основной, приведенной к диапазону изменения выходного сигнала, погрешности ПИТ
составляет ±0,5 % при нормальных условиях.
Поверка
Поверка
преобразователей ПИТ производится в соответствии с разделом "Методика поверки"
руководства по эксплуатации РЭ, согласованным в части методики поверки ГЦИ СИ
ГУП "ВНИИМ им. Д.И. Менделеева".
Конструкция
Монтаж
соединительной линии между ПИТ-ТС и термометром сопротивления выполняется
трехпроводной линией связи.
Монтаж соединительной линии между ПИТ-ТП и термопарой выполняется
компенсационным проводом.
Компенсация температуры холодного спая термопары обеспечивается конструктивно за
счет выполнения в корпусе ПИТ-ТП компенсационной коробки, объем которой отделен
от остальной части прибора. В клеммный соединитель для подключения
компенсационного провода встроен элемент чувствительный платиновый,
обеспечивающий контроль температуры холодных концов термопары. Возможно
включение прибора с использованием внешней компенсационной коробки.
Габаритные
размеры
Масса ПИТ не
более 0,25 кг.
Монтаж
Монтаж ПИТ
производится на стандартном монтажном кронштейне - DIN-рейке NS35/15 DIN VDE
0611. DIN-рейка поставляется по отдельному заказу.
