ПСС-04, Прибор световой сигнализаци

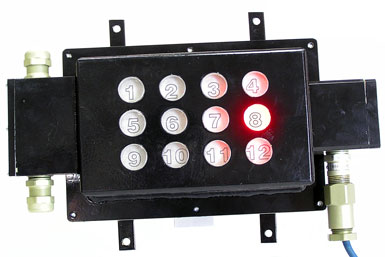

Прибор световой сигнализации ПСС
Прибор световой сигнализации
ПСС-04
 Назначение
Прибор световой
сигнализации ПСС-04 является специализированным устройством отображения
информации в системе "человек-машина" для эксплуатации во взрывоопасных зонах
помещений и наружных установок.
ПСС-04 предназначен для световой предупредительной сигнализации на 12 ячейках
повышенной яркости.
Прием сигналов осуществляется от двухпозиционных датчиков типа "сухой контакт"
эксплуатируемых во взрывоопасных зонах помещений и наружных установок или с
верхнего уровня контроля по интерфейсу RS-485, протокол обмена MODBUS.
Взрывозащищенное исполнение
Взрывозащищенное
исполнение ПСС-04 обеспечиваться выполнением требований ГОСТ Р 51330.0 и видами
взрывозащиты "взрывонепроницаемая оболочка" по ГОСТ Р 51330.1, "искробезопасная
электрическая цепь i" по ГОСТ Р 51330.10. Маркировка взрывозащиты 1 ЕхdiaIIC
X.
Условия
эксплуатации:
-
температура
окружающего воздуха - от минус 10 до плюс 50 °С;
-
относительная
влажность воздуха - 95 % при температуре 35 °С и более низких температурах
без конденсации влаги;
-
вибрационные
воздействия с частотой от 10 до 55 Гц и амплитудой смещения не более 0,35
мм;
-
содержание
агрессивных примесей в окружающем воздухе должно быть в пределах санитарных
норм.
ПСС-04 имеет
степень защиты внутренних элементов от проникновения внутрь твердых тел и воды -
IP 54 по ГОСТ 14254 (МЭК 529-89).
Исполнения
ПСС-04 выпускается
в исполнениях в соответствии с таблицей:
|
Обозначение
исполнения ПСС-0 |
Шифр исполнения
ПСС-04 |
Количество
дискретных входов искробезопасного исполнения |
Примечание |
|
ЦКЛГ.421451.001 |
ПСС-04 |
12 |
- |
|
ЦКЛГ.421451.001-01 |
ПСС-04-01 |
- |
Управление по RS-485 |
|
Питание
ПСС-04 питается от
сети переменного тока напряжением 220 В и частотой 50 Гц.
Потребляемая ПСС-04 мощность не более 40 Вт.
Габаритные размеры
ПСС-04 не более, мм
- 320×220×100.
Масса
Масса ПСС-04 не
более 5 кг.
Монтаж
Конструктивно
ПСС-04 состоит из одного блока, предназначенного для настенного монтажа.
|
