Подробная информация

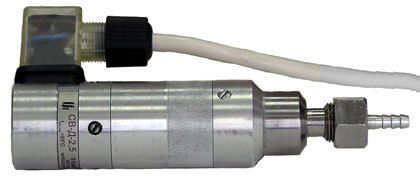

СВ-Д, Сигнализатор взрывозащищенный избыточного давления Сигнализатор взрывозащищенный избыточного давления СВ-Д Назначение Сигнализатор избыточного давления СВ-Д предназначен для коммутации электрических цепей при достижении заданного значения избыточного давления в автоматизированных системах защиты и управления технологическими процессами химической, нефтехимической и других отраслей промышленности. СВ-Д обеспечивает коммутацию внешних электрических цепей при изменении контролируемого избыточного давления относительно номинального значения уставки на величину 4% от верхнего предела контролируемых давлений. Конструкция Конструкция СВ-Д обеспечивает удобную регулировку номинального значения уставки микрометрическим винтом по 100 % шкале на корпусе сигнализатора. Регулировку значения уставки можно производить без демонтажа прибора в процессе эксплуатации. Исполнения В зависимости от верхнего предела контролируемого давления СВ-Д выпускается в пяти исполнениях, приведенных в таблице 1: Таблица 1   Обозначение исполнения СВ Шифр исполнения СВ Назначение Примечание ЦКЛГ421268.001-03 СВ-Д-1 Сигнализатор избыточного давления с верхним пределом 1,0 кгс/см2 Возможна местная индикация ЦКЛГ421268.001-04 СВ-Д-2,5 Сигнализатор избыточного давления с верхним пределом 2,5 кгс/см2 Возможна местная индикация ЦКЛГ421268.001-05 СВ-Д-6 Сигнализатор избыточного давления с верхним пределом 6,0 кгс/см2 Возможна местная индикация ЦКЛГ421268.001-06 СВ-Д-16 Сигнализатор избыточного давления с верхним пределом 16 кгс/см2 Возможна местная индикация ЦКЛГ421268.001-07 СВ-Д-25 Сигнализатор избыточного давления с верхним пределом 25 кгс/см2 Возможна местная индикация Применение специального разъема с кабельной розеткой SACC-VQ-4CON-A обеспечивает высокую степень защиты электрических цепей от попадания воды и пыли, а также удобство подключения соединительных электрических линий. Конструкция кабельной розетки позволяет использовать провода и кабели с сечением от 0,75 мм2 до 1,5 мм2 и наружным диаметром от 5,6 мм до 9 мм. Монтаж кабельной розетки SACC-VQ-4CON-A возможен без зачистки жил кабеля. При заказе СВ-Д возможна поставка с кабельной розеткой, в прозрачный корпус которой, встроены светодиоды местной индикации. Переключающий "сухой контакт" обеспечивает простоту и многовариантность электрической схемы включения. СВ-Д обеспечивает коммутацию внешних электрических цепей с активной нагрузкой с параметрами, указанными в таблице 2: Таблица 2 Максимальная коммутируемая мощность, Вт 4 Диапазон коммутируемых токов, А от 5·10-6 до 0,25 Диапазон коммутируемых напряжений, В от 5·10-2 до 60 Взрывозащита СВ-Д соответствует "Общим правилам взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств (ПБ-09-540-03)"и предназначен для эксплуатации в составе систем противоаварийной защиты. Сертификат соответствия №РОСС RU.ME92.B00326. Разрешение на применение Федеральной службы по технологическому надзору РФ № РРС ВА-12599. Взрывозащищенное исполнение СВ-Д обеспечивается выполнением требований ГОСТ Р 51330.0 и видом взрывозащиты "искробезопасная электрическая цепь" по ГОСТ Р 51330.10. Маркировка взрывозащиты 0ExiaIICT5 Х. Область применения СВ-Д определяется уровнем взрывозащиты и подгруппой электрооборудования его искробезопасного источника питания, предназначенного для питания искробезопасных электрических цепей сигнализаторов при максимальной температуре окружающей их среды; Искробезопасность источника питания должна быть подтверждена совместно с линией связи, используемой для питания СВ-Д; Искробезопасные источники питания должны иметь Разрешения на применения Госгортехнадзора РФ. Условия эксплуатации: температура окружающего воздуха - минус 45 до плюс 85 °С; относительная влажность воздуха - 95 % при температуре 35 °С и более низких температурах без конденсации влаги; вибрация с частотой от 10 до 55 Гц и амплитудой смещения до 0,35 мм. СВ-Д имеет степень защиты внутренних элементов от проникновения внутрь твердых тел и воды - IP65 по ГОСТ 14254. СВ-Д не могут быть использованы для работы с жидкостями, кристаллизующимися, выпадающими в осадок или загустевающими в условиях эксплуатации. Агрессивность среды не должна превышать химическую стойкость стали 12Х18Н10Т, 36НХТЮ ГОСТ и фторопласта Ф-10 ТУ6-05-810-76.
