Подробная информация

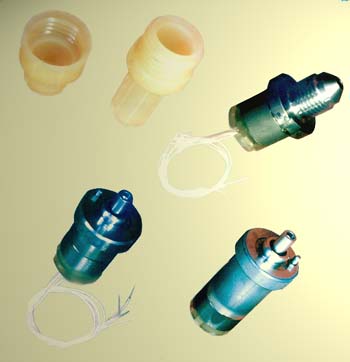

D, MD, LHP, P, C, H100, Тензопреобразователи давления, силы, силы и давления Тензорные преобразователи давления и силы Тип прибора Описание прибора Тензопреобразователи давления серии "Д" Д0,6; Д1; Д2.5; ДД2,5; Д6; Д10;Д16;Д25,Д40 Д60;Д100 Для пропорционального преобразования давления в электрический сигнал. Верхние пределы давлений: 0,6; 1; 2,5; 6; 10; 16;25;40; 60; 100 МПа. Диапазон рабочих температур - от -50 до +80 °С. Группа 1: сопротивление моста - (3,25 ± 0,25) кОм, питание - постоянный ток 2 мА. Группа 2: сопротивление моста - (4,5 ± 0,35) кОм, питание -постоянный ток 1,5 мА. Начальное значение выходного сигнала - ±15 мВ. Диапазон при номинальной нагрузке Uд - 170-370 мВ (для Д0,6 и Д0,1); 270-440 мВ (для остальных). Нелинейность выходного сигнала - 0,2 % Uд. Вариация выходного сигнала - 0,1 % Uд . Присоединительная резьба - М12х1,25-8g. Габариты - не более 20х35,5 мм. Масса - не более 19 г. Защита корпуса - 1РОО. Тензопреобразователи давления серии "МD" Для пропорционального преобразования давления в электрический сигнал. Верхние пределы измеряемых давлений: 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 150 МПа. Диапазон рабочих температур - от -50 до +125 °С. Сопротивление моста, кОм: 4,5±0,35 - модификация С; 2,5±0,5 - модификация V. Конструктивные исполнения: схема "замкнутый мост" (МОЮ) и "разорванный мост" (МОИ). Начальное значение выходного сигнала - ±10 мВ. Диапазон выходного сигнала при номинальной нагрузке и - от 100 до 200 мВ. Нелинейность выходного сигнала - ±0,2 % 1^. Вариация выходного сигнала - 0,05 % V . Присоединительная резьба - М10х1,25-8§. Питание - постоянный ток 1-2 мА, напряжение постоянного тока 4-12 В. Габариты - не более 0 17х33 мм. Масса - не более 14 г. Защита корпуса - 1РОО. Тензопреобразователи давления LHP Для пропорционального преобразования давления в электрический сигнал. Верхние пределы измеряемых давлений: 0,1; 0,16; 0,25; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 150 МПа. Диапазоны рабочих температур, °С: от -45 до +125; от -45 до +200. Сопротивление моста: 4,5±0,35 кОм (модификация С); 2,5±0,5 кОм (модификация V). Конструктивные исполнения: схема "замкнутый мост" и "разорванный мост". Начальное значение выходного сигнала - ±10 мВ. Диапазон выходного сигнала при номинальной нагрузке и - от 100 до 200 мВ. Нелинейность выходного сигнала - ±0,2 % и . Вариация выходного сигнала - 0,05 % и . Присоединительная резьба (наружная или внутренняя): М12х1,25; 01/4; К1/4" ГОСТ 6111-52. Питание - постоянный ток 1-2 мА, напряжение постоянного тока 4-12 В. Габариты - не более 0 25,4х45 мм. Масса - не более 40 г. Защита корпуса - 1РОО Тензопреобразователи силы серии "С" С05, С10, С40, С50 Для пропорционального преобразования силы в электрический сигнал. Верхние пределы силы - 5, 10, 40, 50 Н. Диапазон рабочих температур - от -50 до +80 °С. Группа 1: сопротивление моста- (3,25 ± 0,25) кОм, питание - постоянный ток 2 мА. Группа 2: сопротивление моста - (4,5 ± 0,35) кОм, питание - постоянный ток 1,5 мА. Начальное значение выходного сигнала - ±15 мВ. Диапазон выходного сигнала при номинальной нагрузке Uд - 270-440 мВ. Нелинейность выходного сигнала - ±0,2 % Uд. Вариация выходного сигнала - 0,1 % Uд. Габариты - не более 20х46,5 мм. Масса - 28 г (С05), 19 г (С10, С40, С50). Защита корпуса - 1РОО. Тензопреобразователи С10 и С40 изготавливаются по отдельному заказу. Тензопреобразователи силы или давления H100 Для пропорционального преобразования силы или давления в электрический сигнал. Номинальные значения: силы - 100 Н, давления- 4 МПа. Диапазоны рабочих температур - от -50 до +80 °С (группа А); от 1 до 80 °С (группа Б). Сопротивление моста - (3,25±0,25) кОм. Начальное значение выходного сигнала - ±15 мВ. Диапазон выходного сигнала при номинальной нагрузке Uд - от 220 до 360 мВ. Нелинейность выходного сигнала - ±0,3 % Uд. Вариация выходного сигнала - 0,1 % Uд , Присоединительная резьба - М10х1-8g. Питание - постоянный ток 2 мА. Габариты - 20х30,5 мм. Масса - 25 г. Защита корпуса - 1РОО.
