ЩГ40*, серии гаражные

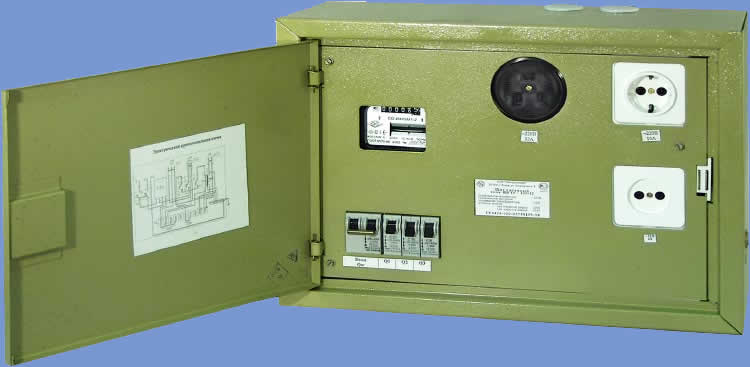

ЩИТЫ ГАРАЖНЫЕ ТИПА ЩГ40
Щиты
гаражные типа ЩГ40
Назначение
Щиты
предназначены для:
-
приема, учета
и распределения электрической энергии в однофазных сетях переменного
тока напряжением 220 В частоты 50 Гц,
-
защиты от
перегрузок и коротких замыканий электрических цепей,
-
подключения
светильников, бытовых электроприборов и электроинструмента напряжением 220 и 36
(или 12) В переменного тока,
-
обеспечения
безопасным напряжением 36(12) В помещений с повышенной опасностью
(подвалов,
смотровых ям и
т.п.),
-
защиты от поражения электрическим током и от пожаров, могущих возникнуть
вследствие
неисправности электрооборудования, появления токов утечки и замыкания на землю (для
исполнений
с
V3O).
Технические характеристики
Номинальный
ток, А
40
Номинальное
напряжение,
В 220
Номинальный
ток вводного выключателя, А
40
Род тока переменный частоты 50 Гц
Номинальное
выходное напряжение
трансформатора,
В
36 или 12
Мощность
трансформатора, кВА
0,16
Номинальный ток
V3O,
А
40
Уставка по току
утечки, мА
30
Габаритные
размеры, мм
432x320x147
Масса, кг ( не
более
)
12
Таблица
исполнений
ЩГ40-220/36
Щит гаражный без
V3O
с понижающим трансформатором
220/36 В
ЩГ40У-220/36
Щит гаражный с V3O
с понижающим трансформатором
220/36 В
ЩГ40-220/12
Щит гаражный без
V3O
с понижающим трансформатором
220/12 В
ЩГ40У-220/12
Щит гаражный с V3O
с понижающим трансформатором
220/12 В
ЩГ40-220/36-6/С Щит
гаражный без V3O
с понижающим трансформатором
220/36 В без счетчике
ЩГ40У-220/36-б/с Щит гаражный
с V3O
с понижающим трансформатором
220/36 В без счетчика
ЩГ40-220/12-6/С Щит
гаражный без V3O
с понижающим трансформатором
220/12 В без счетчике
ЩГ40У-220/12-б/с Щит гаражный
с V3O
с понижающим трансформатором
220/12 В без счетчика
Пример
записи заказа
Щит гаражный с
V3O
с понижающим трансформатором
220/36 В: «ЩГ40У-220/36
нм3434-010-05758109-98».
Щит гаражный без
V3O
с
понижающим трансформатором 220/36 В без счетчика:
«ЩГ40-220/36- б/с
ТУ3434-010-05758109-98».
