Устройство принудительной подачи пробы ПРУС-1
Устройство принудительной подачи

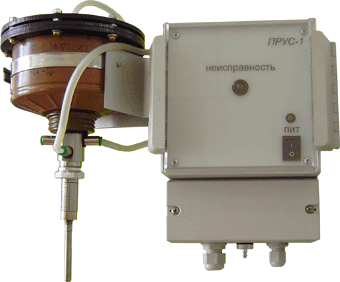

Устройство принудительной подачи пробы ПРУС-1
 Назначение
Устройство
предназначено для транспортировки анализируемого
воздуха (газа) от точки пробоотбора к приборам для
измерения примесей в воздухе (газе):
газоанализаторам, приборам для измерения содержания
пыли, аэрозолей и другим аналитическим средствам.
УСТРОЙСТВО
И РАБОТА
В корпусе
устройства установлены побудитель расхода, создающий
поток анализируемого воздуха, и датчик давления.
Датчик давления предназначен для контроля
работоспособности побудителя расхода и наличия
расхода в газовых линиях устройства. Для очистки
анализируемого воздуха от загрязняющих компонентов
используется фильтр-поглотитель, который
устанавливается на входе в побудитель расхода и
крепится на боковой стенке корпуса устройства.
Устройство
устанавливается вне взрывоопасной зоны. На входе
устройства установлен взрывонепроницаемый
огнепреградитель, исключающий передачу взрыва
взрывоопасных газовых смесей с воздухом категории С
по ГОСТ Р 51330.0 от места установки устройства по
трубопроводу к месту отбора пробы. Огнепреградитель
имеет маркировку взрывозащиты ExdIICU
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Расход |
Не
менее 800 мл/мин |
|
Сигнализация неисправности побудителя
расхода |
световая, релейные сигналы |
|
Габаритные размеры, мм |
320´130´360 мм |
|
Масса, кг |
2,5 |
|
Степень защиты корпуса |
IP44 |
|
Рабочие условия эксплуатации: |
-
температура окружающей среды, °С |
от
5 до 45 |
|
-
относительная влажность (без конденсации), % |
от
0 до 98 |
|
Питание |
220 В, 50 Гц |
КОМПЛЕКТ ПОСТАВКИ
|
Наименование |
Количество, шт |
|
Устройство принудительной подачи пробы
ПРУС-1 |
1 |
|
Фильтрующе-поглощающая коробка |
1 |
|
Штуцер |
1 |
|
Руководство по эксплуатации |
1 |
|
Паспорт |
1 |
|
