Датчик
концентраций водорода с малой потребляемой
мощностью ВДМ-1
Чувствительным элементом (ЧЭ) датчика является
МДП-конденсатор, ёмкость которого зависит от
концентрации водорода. МДП-конденсатор
установлен в задающей RC-цепочке генератора. В
результате частота выходного сигнала датчика
однозначно зависит от концентрации водорода.

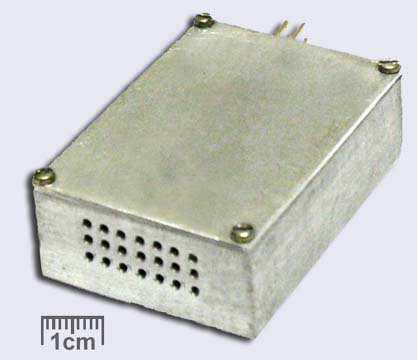

Фотография прибора показана на рисунке. В
таблице приведены технические характеристики
прибора.
Параметры
Величины параметров
Диапазон измеряемых концентраций водорода, об. %
0.1-1
Время
отклика, τ0.9, мин., не более
0.5
Время
релаксации, τ0.1, мин., не более
0.5
Выходной сигнал ЧЭ, частота (амплитуда)
9-17
кГц (4.5 В)
Относительная ошибка измерения, %
±3%
Потребляемая мощность, мВт
2
Напряжение питания, В
=5
Габариты, мм
43×30×14
Масса,
кг
0.1
Срок
службы ЧЭ, год
5
Селективность газоанализатора
селективен относительно H2
Основная область применений прибора –
автоматические системы взрывозащиты, контроль
технологических процессов.
