Сигнализатор горючих и (или) токсичных газов МАГ-1
Сигнализатор горючих и
Сигнализатор горючих и
(или) токсичных газов МАГ-1
Общий вид
|
Назначение: |
Сигнализаторы
предназначены для непрерывного автоматического
контроля превышения установленных порогов тревожной
и аварийной концентрации одиночных горючих и (или)
токсичных газов в производственных и бытовых
помещениях с выдачей звуковых и световых сигналов, а
также выдачи управляющего сигнала на исполнительное
устройство и информационных сигналов на автоматику
управления. |
| Технические
характеристики: |
| Показатели |
Значение |
| Сигнальная концентрация
|
| по СН4 - 1 порог, % НКПР |
10 |
| по СН4 - 2 порог, % НКПР |
20 |
| с погрешностью контроля по СН4 % НКПР |
±5 |
| по СО - 1 порог, мГ/м3 |
20 |
| по СО - 2 порог, мГ/м3 |
100 |
| с погрешностью контроля по СО, мГ/м3
|
±10 |
| Напряжение сети (50 Гц ±1%), (В) |
220
(+10%/-15%) |
| Потребляемая мощность не более, Вт |
12 |
| Время прогрева не более, мин |
3 |
| Время реакции (СН4 / СО) Не
более, сек |
15 / 240 |
| Ду отсечного клапана |
15-100 |
| Класс герм. запорного органа
клапана |
“А” |
|
| Отличительные
особенности : |
- малая потребляемая мощность;
- диагностика исправности и “старения”
датчика;
- большой срок службы;
- не требует вскрытия и подключения
измерительных приборов при поверке;
- возможность поверки без прерывания работы
оборудования;
- подключение до 9-ти датчиков.
|
| |
| СОСТАВ
ИЗДЕЛИЯ |
| МОДЕЛЬ |
БП |
БС-1 |
БС-2 |
ГАЗЫ |
| МАГ-1-10 |
1 |
1 |
- |
CH4 |
| МАГ-1-01 |
1 |
- |
1 |
CO |
| МАГ-1-11 |
1 |
1 |
1 |
CH4+CO |
| МАГ-1-n1n2 |
1 |
n1 |
n2 |
CH4+CO |
|

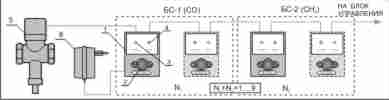

| СХЕМА ПОДКЛЮЧЕНИЯ |
| |
 |
| |
| КЛАПАНЫ В СОСТАВЕ
СИГНАЛИЗАТОРА МАГ-1 |
|
КЗМЭМ-3СИМ-1-12 (Ду 15-32)
КЗМЭМ-3СИДМ-1-12 (Ду 15-32)
|
КЗМЭМ-3С-1-12 (Ду 15-50)
КЗМЭМ-3СИ-1-12 (Ду 15-32)
|
КЗМЭФ-6-С-1-12 (Ду 40-50)
КЗМЭФ-4-С-1-12 (Ду 40-50)
|
КЗМЭФ-А-1-220 (Ду 40-65)
КЗМЭФ-А-3-220 (Ду 40-65)
|
КЗМЭФ 1-А-1-220 (Ду 65-100)
КЗМЭФ 1-А-3-220 (Ду 65-100)
|
|
