Предназначен для подготовки
пробы газа в системах газового анализа
используемых в нефтеперерабатывающей и
нефтехимической промышленности.Выполнен во взрывобезопасном
исполнении для установки в помещениях
категории В1-А. Конфигурация блока
позволяет эффективно очищать
анализируемый газ от тяжелых
углеводородных соединений и паров воды.
Функциональные возможности
отделение и сбор конденсата с
последующим ручным сливом.
очистка анализируемого газа от
паров и аэрозолей углеводородных
соединений.
очистка газа от механических
примесей.
регулирование и стабилизация
расхода и давления анализируемого
газа.
транспортирование газовой пробы.

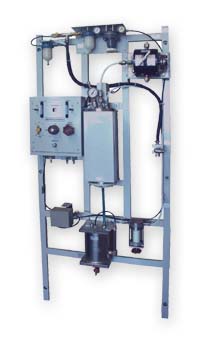

Состав блока БПГ-33
монтажная рама
обогреваемый паром
коммутационный вентиль с фланцем для
присоединения обогреваемого
трубопровода.
вихревой воздушный холодильник
ХПР
сборник конденсата большого
объема
фильтр тонкой очистки ФПЦ 2-03
пневматический побудитель
расхода газа ПМП
блок подготовки газа БПГ 10
блок подготовки питающего
воздуха
штуцерно-ниппельные соединения.
Технические характеристики
Наименование
Значения параметра
На входе
На выходе
температура
до 200оС
влагосодержание
до 40% об.
Регулируется от точки
росы +5одо точки росы +15оС
давление
От разрежения 0,1кгс/см2до избыточногодавления 1кгс/см2
