Зонды пробоотборные ЗП 7-1, ЗП 8-1
Зонды пробоотборные ЗП 7-1
Зонды
пробоотборные ЗП 7-1, ЗП 8-1
Предназначены для отбора анализируемого
газа из точки контроля и очистки его от
механических примесей, обеспечения
представительности пробы.

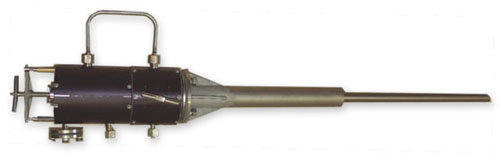

Проботборный зонд ЗП 7-1

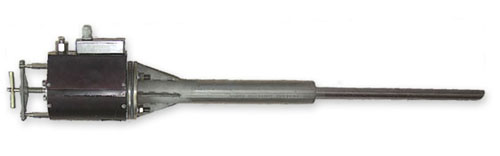

 Проботборный зонд ЗП 8-1
Изготовлены в коррозионностойком, жаропрочном
исполнении. Для предотвращения выпадения
конденсата зонд ЗП7-1 имеет паровую, зонд ЗП8-1
электрическую нагревательную рубашку.В конструкции зондов предусмотрена возможность
обратной воздушной или азотной продувки
фильтрующего элемента и пылеосадительной камеры.Предназначены для установки в любые типы
газоходов: металлические, футерованные,
кирпичные и т.д.
Описание работы
Зонды устанавливаются “по потоку”, под углом к
осевой линии газохода. Работают в двух режимах:Режим отбора пробы -
анализируемый газ поступает в погруженную часть
зонда и далее в камеру с установленным в ней,
фильтром грубой очистки. Оба объема выполняют
функцию пылеосадительных камер - крупные фракции
пыли осаждаются на их поверхности. Далее газ,
пройдя очистку на керамическом или
металлокерамическом фильтре поступает в
импульсную линию.Режим продувки - с
заданным интервалом времени на выход зонда
подается воздух или азот с давлением выше чем в
газоходе, происходит очистка фильтрующего
элемента и пылеосадительных камер,-
отфильтрованная пыль выдувается обратно в
газоход.
Технические характеристики
|
Параметры
анализируемого газа: |
|
- температура в газоходе |
до 1300оС |
|
- давление избыточное |
до 5 кгс/см2 |
|
- разряжение |
до 0,2 кгс/см2 |
|
- расход не более |
200 л/ч |
|
- содержание механических примесей |
до 100 г/м3 |
|
Степень очистки |
99% |
|
Температура
нагрева корпуса зонда |
|
ЗП7-1 |
129-160oС |
|
ЗП8-1 |
200oС |
|
Параметры
пара обогревающего зонд 3П7-1 |
|
- температура |
129-160oС |
|
- расход не более |
1,5 м3/ч |
|
Параметры
электропитания обогревателя зонда 3П8-1 |
|
- напряжение |
220 +22/-33 В |
|
- потребляемая мощность |
200 ВА |
|
Габаритные
размеры |
|
3П7-1 |
319х1410 мм |
|
3П8-1 |
227х1289 мм |
|
Масса |
|
3П7-1 |
12 кг |
|
3П8-1 |
8 кг |
|
Материалы основных частей зонда - погруженная часть зонда - корпус зонда - фильтрующий элемент |
сталь ХН78Т (до 1100 град.C)сталь ХН45Ю (до 1300 град.С)сталь 12х18Н10Ткерамика, металлокерамика Х18Р9Т |
|
