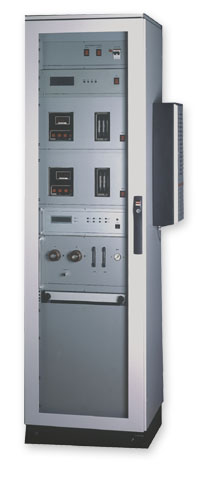

Многоканальный газоаналитический комплекс СГК-10М
Многоканальный газоаналитический
Многоканальный газоаналитический комплекс СГК-10М
Предназначен для измерения NOX, SO2,
CO, CO2, O2, (t, P) в
любой комбинации. Работающий в автоматическом
режиме, СГК-10 рассчитан на анализ газовых
смесей любой сложности: большим содержанием
пыли, влаги, агрессивными примесями, до и после
газоочистки.Строится по модульному принципу и состоит из
набора газоанализаторов на требуемые газы с
единой системой пробоподготовки. Управление,
обработка результатов измерений, связь с
периферийными устройствами осуществляется
контроллером.Аналитическая часть комплекса состоит из
газоанализаторов последнего поколения, в основе
работы которых лежат физические методы
измерений.
|
NOX -Хемилюминесцентный газоанализатор ЕТ
909-01 |
 |
|
SO2, CO, CO2
-Оптико-абсорбционный газоанализатор
КЕДР-1А |
 |
|
O2 -
Термомагнитный газоанализатор ГТМК-18 |
 |
Надежность комплекса определяется наличием
независимых каналов измерений по каждому газу. В
отличие от электрохимических газоанализаторов
обладает высокой селективностью, отсутствием
перекрестной чувствительности.Для сокращения затрат на приобретение и
обслуживание одним комплексом можно осуществлять
измерения от нескольких источников выбросов.Газоаналитический комплекс СГК-10 имеет защиту
от внешних воздействий IP-54, внутренний объем
кондиционирован, что позволяет размещать его в
помещениях и на рабочих площадках с высокими
запыленностью и температурой.
Технические характеристики
|
Анализируемый компонент |
Диапазон измерений |
Основная приведенная погрешность
измерения, % |
|
% об. |
мг/м3 |
|
CO |
0-0,050-0,10-0,20-0,50-1 |
0-6000-12000-25000-60000-12000 |
±4 |
|
NOx |
|
0-1400-3500-7000-1400 |
±12 |
|
SO2 |
0-0,050-0,10-0,20-0,50-10-2 |
0-15000-30000-60000-150000-300000-60000 |
±5 |
|
CO2 |
0-100-200-30 |
|
±4 |
|
O2 |
0-20-50-100-20 |
|
±4 |
|
Количество каналов измерения |
От 1 до 8 |
|
Выходные сигналы |
0-5, 4-20, мА, RS485 |
|
Отображение информации |
цифровой графический
дисплей |
|
Электропитание |
220 В |
|
Габаритные размеры |
2000 х 600 х 600 мм |
|
Масса |
200 кг |
Настройка и управление комплексом СГК-10
осуществляется блоком обработки информации БОИ
при помощи экранного меню и четырех кнопок.

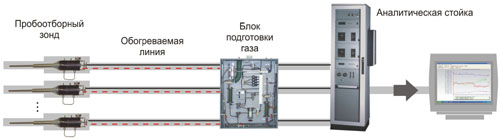

Структурная схема комплекса СГК-10М
Описание работы
Отбор газа осуществляется пробоотборным зондом,
который обеспечивает представительность пробы и
производит первичную очистку газа на
обогреваемом керамическом фильтре. Далее по
обогреваемой импульсной линии газ поступает в
блок пробоподготовки, где полностью очищается
без потери анализируемых компонентов.
Подготовленная проба подается на блок
формирования газовых потоков, стабилизирующий
расход и давление и далее не анализ.В многоканальном варианте, для исключения
транспортного запаздывания, осуществляется
предварительная подтяжка пробы, время работы на
одном канале устанавливается потребителем.
СИСТЕМА ПРОБОПОДГОТОВКИ КОМПЛЕКСА СГК-10М
Основой безотказного функционирования
измерительного комплекса СГК-10М является
система пробоподготовки, рассчитанная на работу
в тяжелых условиях. Она обеспечивает очистку
анализируемого газа от пыли, сажи, агрессивных
примесей, воды и т. д., нормализует расход,
давление и температуру, обеспечивает
представительность пробы.Система пробоподготовки работает в
автоматическом малообслуживаемом режиме.РАБОТОСПОСОБНОСТЬ СИСТЕМЫ
ПРОБОПОДГОТОВКИ ОБЕСПЕЧИВАЕТСЯ СЛЕДУЮЩИМИ
ТЕХНИЧЕСКИМИ РЕШЕНИЯМИ:
-
обогреваемые пробоотборный зонд и
импульсные линии;
-
автоматическая, обратная продувка
газовых линий, фильтров, зондов с заданным
интервалом времени воздухом или азотом;
-
автоматический слив конденсата;
-
автоматический контроль герметичности
системы;
-
автоматический контроль загрязнения
фильтрующих элементов;
-
автоматическая установка “0”;
-
автоматическая блокировка при попадании
воды.
Расход газа через систему обеспечивается
мембранными или эжекторными побудителями.
БЛОК ПОДГОТОВКИ ГАЗА БПГ-1
Технические характеристики в точке
контроля
|
Запыленность |
до 150 г/м3 |
|
Влажность |
до 40% об. |
|
Температура
при применении зонда из |
|
-
жаропрочной стали |
до 1100оС |
|
-
керамики |
до 1400оС |
|
Исполнение |
коррозионностойкое |
|
Отделение влаги |
при помощи
термоэлектрического холодильника Пельтье |
|
Управление газовыми потоками |
производится
электромагнитными клапанами фирмы
Burkert |
По качеству изготовления, надежности и
удобству в работе, функциональным возможностям
СГК-10М значительно превосходит любые российские
аналоги, стоит в одном ряду с оборудованием
ведущих мировых производителей.
