Холодильники ТЭХЛ, ХЛ-2, ХПР-1

Холодильники ТЭХЛ

Холодильники ТЭХЛ, ХЛ-2, ХПР-1

Предназначены для понижения температуры газа и удаления из него избыточной воды и других конденсирующихся жидкостей при подготовке пробы в системах газового анализа.

ХОЛОДИЛЬНИК ТЕРМОЭЛЕКТРИЧЕСКИЙ ТЭХЛ

ХОЛОДИЛЬНИК ТЕРМОЭЛЕКТРИЧЕСКИЙ ТЭХЛ

Принцип действия холодильника основан на эффекте Пельтье. При протекании электрического тока через полупроводниковый элемент Пельтье одна его поверхность нагревается, другая - охлаждается и понижает температуру анализируемого газа до заданного значения. Образующаяся влага отводится в сборник конденсата. Изготовлен в коррозионностойком исполнении.Функциональные возможности:

  • понижение и стабилизация температуры газа на выходе холодильника в диапазоне от 2 до 20oС;

  • измерение и индикация температуры газа на выходе.

Технические характеристики

Температура газа на выходе

- при температуре окружающего воздуха от 5 до 35oС

(2-20)oС с шагом 1oС

- при температуре окружающего воздуха от 35 до 50oС

на 10oС ниже температуры окружающего воздуха

Отклонение температуры газа на выходе от заданного значения

± 1oС

Выходной сигнал

цифровая индикация

Параметры газа на входе в холодильник

  - температура

(5-120)oС

  - содержание паров воды

до 50 % об.

  - разрежение

до 0,2 кгс/см2

  - избыточное давление

до 3,0 кгс/см2

  - расход, не более

100 л/ч

  - механические примеси (пыль), не более

50 мг/м3

Время прогрева, не более

10 мин

Напряжение и частота питания

(~220+22/-33) В, (50±1) Гц

Потребляемая мощность, не более

100 ВА

Срок службы не менее

10 лет

Средняя наработка на отказ, не менее

20000 ч

Габаритные размеры блока холодильника

(320х210х195) мм

Габаритные размеры блока питания БП

(144х224х104) мм

Масса блока холодильника БХ, не более

5,0 кг

Масса блока питания БП, не более

2,5 кг

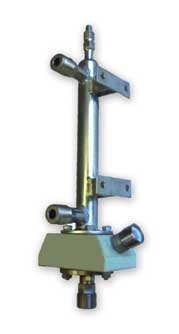

ХОЛОДИЛЬНИК ПРЯМОТОЧНЫЙ ВОДЯНОЙ ХЛ-2

ХОЛОДИЛЬНИК ПРЯМОТОЧНЫЙ ВОДЯНОЙ ХЛ-2

Конструкция холодильника позволяет быстро понизить температуру газа, что предотвращает потерю анализируемых компонентов в выпадающем конденсате. Изготовлен в коррозионностойком исполнении. В качестве хладагента применяется проточная вода.

Технические характеристики

Температура газа на входе

до 200oС

Содержание паров воды

до 50% об.

Избыточное давление

до 3 кгс/см2

Разрежение

до 0,2 кгс/см2

Расход, не более

100 л/ч

Механические примеси

до 50 мг/м3

Температура газа на выходе

не более 20oС

Параметры питающей воды

  - температура

не более 18oС

  - расход

50 л/ч

Материал основных деталей

сталь 12Х18Н10Т, полиамид ПА-6

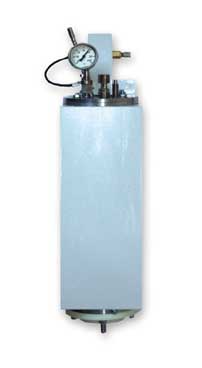

ХОЛОДИЛЬНИК ПНЕВМАТИЧЕСКИЙ ХПР-1

ХОЛОДИЛЬНИК ПНЕВМАТИЧЕСКИЙ ХПР-1

В качестве генератора холода применяется вихревая трубка Ранка, принцип действия которой основан на разделении высокоскоростного турбулентного потока питающего воздуха на холодный и горячий. Холодный поток воздуха отбирается в термостатированную емкость холодильника, в которой происходит охлаждение анализируемой газовой смеси и сброс образующегося конденсата.Изготовлен во взрывобезопасном, коррозионностойком исполнении.

Технические характеристики

Параметры газа на входе в холодильник

  - температура

(70-300)oС

  - содержание паров воды

до 40 % об.

  - разрежение

до 0,2 кгс/см2

  - избыточное давление

до 2,0 кгс/см2

  - расход, не более

80 л/ч

Температура газа на выходе из холодильника

4-25 oС

Точность поддержания газа на выходе

± 2oС

Параметры пневматического питания (сжатого воздуха) холодильника

  - давление

(4-6) кгс/см2

  - номинальный расход

5 м3

Габаритные размеры

(645х180х190) мм

Масса

12 кг
