Массовый счетчик жидкости ЦЕНТРОСОНИК
Массовый счетчик жидкости
ЦЕНТРОСОНИК
Назначение
Предназначен для
коммерческого учета нефти и нефтепродуктов.
Область
применения
Коммерческий учет
нефтепродуктов на действующих трубопроводах в:
- Нефтехимической
промышленности;
- Топливно-сырьевом
хозяйстве;
- Топливно-энергетическом
комплексе;
Возможно использование для
измерения любых жидкостей,
когда требуется повышеннаяточность измерений
Технические
характеристики
Вид
измеряемых продуктов |
товарная нефть и
нефтепродукты |
Принцип
действия |
ультразвуковой,
импульсный, времяпролетный |
Температура
измеряемой среды |
от минус 40°С до плюс
120 °С |
Давление
измеряемой среды |
до 6 МПа |
Плотность
измеряемой среды |
от 680 до 920 кг/м³ |
Кинематическая вязкость измеряемой среды |
от 0,5 до 50,0 сСт |
Температура окружающего воздуха |
для
первичного измерительного преобразователя ПП10 |
от минус 40°С до плюс
40°С |
для
вычислителя ИПВ-6 |
от плюс 5°С до плюс 40°С |
Степень защиты от воздействия пыли и влаги |
для
первичного измерительного преобразователя ПП10 |
IP 54 |
для
вычислителя ИПВ-6 |
IP 32 |
Наибольшие длины соединительных линий |
между
преобразователем ПП-10 и вычислителем ИПВ-6 |
100 м |
между
вычислителем ИПВ-6 и ЭВМ |
1 км |
Вид
взрывозащиты счетчика |
IEx ib IIC T6 |
Предельные
параметры нагрузки выходного реле дозатора |
2 А при напряжении 220
В; 50 Гц |
Питание
автономное от источника тока со сроком службы |
не менее 6 месяцев |
Выходной сигнал
прибора
- токовый 0 — 5 мА или 4 —
20 мА, пропорциональный объемному или массовому расходу;
- частотный 100 — 999 Гц,
пропорциональный объемному или массовому расходу;
- показания на встроенном
табло объемного или массового расхода и количества продукта;
- интерфейс RS-485

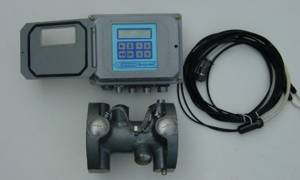

Состав
счетчика:
- первичный измерительный
преобразователь ПП-10;
- проточный плотномер;
- вычислитель ИПВ-6 со
стандартным интерфейсом для связи с ЭВМ;
- коробка разветвительная КР;
- сетевой адаптер.
Диаметр
условного прохода, мм |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
Пределы объемных расходов, м³/ч |
наибольший |
36 |
65
80 |
80 |
100
150
200 |
200
250
300 |
250
400
600 |
400
1200 |
1600 |
наименьший |
3,6 |
6,5
8,0 |
8,0 |
10,0
15,0
20,0 |
20,0
25,0
30,0 |
25,0
40,0
60,0 |
40,0
120,0 |
160,0 |
Минимальная учитываемая масса, т |
1,0 |
3,5 |
5,0 |
10,0 |
15,0 |
20,0 |
25,0 |
30,0 |
Пределы
допускаемой основной погрешности
При
измерении массы продукта |
±0,25 % |
При
измерении массового расхода |
±0,25 % |
При
измерении объема |
±0,16 % |
При
измерении объемного расхода |
±0,16 % |
При
измерении времени |
±0,05 % |
При
измерении температуры |
±0,20 °С |
При
измерении плотности |
±2,0 кг/м³ |
Характеристики:
- повышенная точность за
счет применения патентованного алгоритма обработки сигналов;
- все датчики расположены в
одном корпусе;
- измерение массового
расхода и массы продукта, в т.ч. нарастающим итогом;
- архивирование данных в
течение 1 года;
- вмонтированное устройство
самодиагностики обеспечивает быструю калибровку и беспроливную поверку без
демонтажа трубопровода.
Функции,
выполняемые счетчиком:
- индикация календарной даты
и времени в реальном масштабе;
- измерение массового
расхода продукта;
- измерение массы продукта
нарастающим итогом;
- измерение массы продукта
при разовом учете (дозирование продукта);
- измерение температуры
продукта;
- измерение плотности
продукта.
Имеются модификации,
выполняющие функции измерения объемного расхода иобъема продукта.
|
