ДРК-1, датчик расхода
Датчики расхода и объема жидкостей ДРК
Датчики расхода и объема
жидкостей ДРК-1
 Назначение
Предназначены для измерения
расхода и объема жидкостей, в том числе загрязненных, неоднородных, агрессивных,
взрывоопасных.
Датчики
ДРК-1 находят свое применение:
- для коммерческого учета
расхода и объема жидкостей, в том числе теплоносителей в системах теплоучета;
- для регистрации
параметров;
- для регулирования расхода;
- для дозирования объема
жидкостей;
- для работы в системах
автоматизированного управления технологическими процессами.
Принцип действия основан на
корреляционной дискриминации времени прохождения случайными, например,
турбулентными флуктуациями взвешенными частицамирасстояния между двумя
ультразвуковыми преобразователями, расположенными на трубопроводе.
Состоят из первичного
преобразователя ПП и электронного преобразователя ПЭ.
Первичные преобразователи
выпускаются двух вариантов:
- в виде отрезка трубы с
приваренными на концах фланцами или с фасонными торцевыми поверхностями труб
под линзовые уплотнения, в тело которой вварены 4 стакана с вмонтированными в
них пьезоизлучателями и пьезоприемниками;
- в виде четырех стаканов с
излучателями — приемниками, которые устанавливаются непосредственно на
технологическом трубопроводе без его демонтажа (беструбный вариант).
Первичный преобразователь
может иметь вид взрывозащиты «искробезопасная электрическая цепь», электронный
преобразователь устанавливается вневзрывоопасных зон.
Изготовленные по самым
современным технологиям на отечественной элементной базе, датчики ДРК-1 обладают
уникальной универсальностью: они могут измерятьрасход любой воды:
- пластовой;
- грунтовой;
- речной;
- водопроводной;
- технической,
а также любых жидкостей:
- чистых и загрязненных;
- индифферентных и
агрессивных;
- неоднородных и склонных к
кристаллизации;
- взрывоопасных и
взрывобезопасных;
- имеющих температуру от
минус 40 до плюс 150 °C;
- находящихся под избыточным
давлением до 40 МПа.
Отличительные особенности датчиков ДРК-1:
- возможность измерения
расхода и объема жидкостей, содержащих твердые частицы, а также расплавов и
растворов;
- отсутствие в датчиках
изнашивающихся частей;
- потери давления в
трубопроводе практически равны нулю;
- возможность поверки без
демонтажа датчика с помощью прибора ИРКР-М, поставляемого по отдельному
заказу;
- наличие модификаций со
встроенным таймером;
- широкий диапазон
применяемости по контролируемым расходам и диаметрам трубопроводов;
- наличие взрывобезопасного
исполнения.

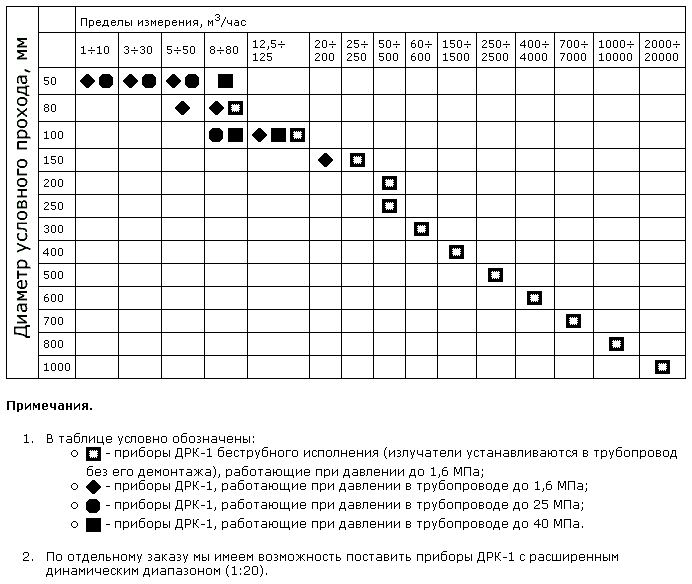

Основные
характеристики.
| Выходные
сигналы |
0÷5 или 4÷20 мА
постоянного тока;
1 импульс ТТЛ-уровня на 100 или 1000 литров расхода жидкости;
показания счетчика до 99999,9 м³ |
| Пределы
допускаемой основной погрешности измерения по токовому выходу: |
±1,5 %; ±2,5 %
±1 % - по спецзаказу |
| Питание |
сеть переменного тока
220 В, 50 Гц |
| Потребляемая
мощность |
≤40 В/А |
| Длина линии
связи между ПП и ПЭ |
до 100 м |
| Масса |
ПЭ — 15 кг
ПП — от 3 до 70 кг |
|
