Прибор контроля изоляции Ф4106 и Ф4106А
Прибор контроля изоляции Ф4106 и
Ф4106А
 Измерительный
прибор контроля изоляции Ф4106 и Ф4106А служит для измерения сопротивления
изоляции при его снижении в сетях переменного тока с изолированной нейтралью,
находящихся под напряжением 220 В или 380 В, частотой 50, 60 или 400 Гц.
Область применения - передвижные и стационарные электроустановки с изолированной
нейтралью.

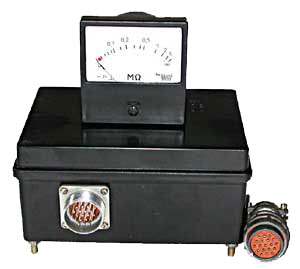

Щитовой измерительный прибор
состоит из показывающего (ПУ) и релейного (РУ) устройств.
РУ имеет следующие уставки
сопротивления:
Ф4106 – 30, 50, 500 кОм
Ф4106А – 12, 20, 60 кОм.
Диапазон измерения ПУ – 0,02
- 5 МОм.
Класс точности ПУ – 2,5.
Предел допускаемой основной
погрешности РУ равен 10% от сопротивления установки.
Условия
эксплуатации - от минус 60 ° С до плюс 60 ° С.
Исполнение
прибора - пылезащищенное, брызгозащищенное, виброустойчивое.
Габаритные размеры, мм :
РУ –
175х98х143
ПУ -
80х80х100.
Масса, кг, не более:
РУ – 1,3
ПУ – 0,2.
Время
установления рабочего режима - не более 15 минут.
Режим работы
- непрерывный. Продолжительность непрерывной работы не ограничена.
|
