К69001 - система измерения температуры
Система измерения температуры К69001
Система измерения температуры
К69001
Назначение

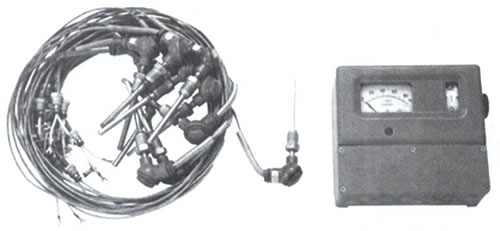

Система К
69001, состоящая из милливольтметра Ш 69009 и термоэлектрических
преобразователей номинальных статических характеристик ХА (К) или ХК (L),
предназначена для измерения температуры выхлопных газов цилиндров, а также
температуры в выхлопной трубе двигателя при температуре окружающего воздуха от 0
до 60°С и относительной влажности воздуха до 98% при температуре 35 °С в
условиях вибрации, наклонов и ударных сотрясений.
Технические
характеристики:
|
ПАРАМЕТРЫ |
Система К69001 |
|
Диапазоны
измерения и регулирования °С |
от 0 до +600
от 0 до +900 |
|
Условные
обозначения НСХ преобразования |
XK(L); ХА(К) |
|
Предел основной
погрешности, % |
2,5 |
|
Время установления
показания, сек |
4,0 |
Условия
эксплуатации:
Температура, °С |
от 0 до +60 |
|
Влажность, % |
до 98 при + 35°С |
|
Габаритные
размеры, мм |
Ш69009 |
240х220х 100 |
|
Сопротивление
внешней линии, Ом |
5,0 |
|
Масса, кг |
Ш69009
Кабель (1 точка) |
6,0
1,65 |
|
Срок службы, лет |
10 |
|
