Тепловычислитель СПТ961
Тепловычислитель СПТ961
Назначение
и область применения
Тепловычислитель
является средством измерений, обеспечивающим взаимные расчеты между
потребителями и поставщиками тепловой энергии. Тепловычислитель используется в
составных теплосчетчиках, в частности СПТ961К, для открытых и закрытых систем
теплоснабжения, где он способен обслуживать одновременно пять трубопроводов с

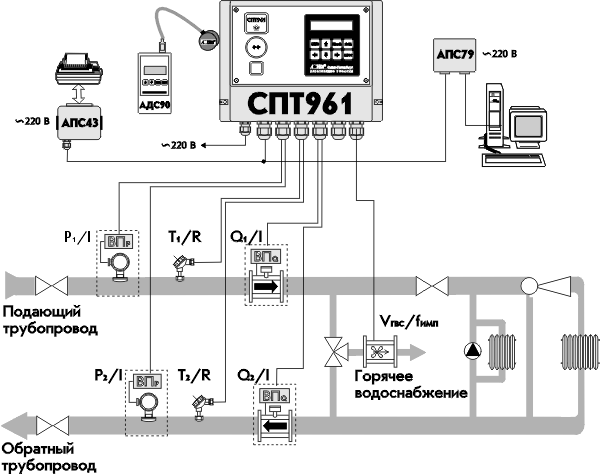

водой, конденсатом, перегретым паром, сухим или влажным насыщенным паром. Один
из возможных вариантов составного теплосчетчика с выводом данных на персональный
компьютер и принтер приведен на рисунке.
Интегрированные
функциональные возможности тепловычислителя обеспечивают комплексное решение
широкого круга задач:
-
коммерческий
учет потребления тепловой энергии и массы воды, перегретого и насыщенного
пара;
-
контроль
режимов теплопотребления;
-
организация
систем диспетчеризации и контроля потребления тепловой энергии и
теплоносителя.
Соответствие стандартам
В основу алгоритмов
вычисления тепловой энергии и массы теплоносителя положены нормативные
документы:
-
Правила учета
тепловой энергии и теплоносителя;
-
МИ 2412. ГСИ.
Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и
количества теплоносителя;
-
МИ 2451. ГСИ.
Паровые системы теплоснабжения. Уравнения измерений тепловой энергии и
количества теплоносителя.
Значения физических
характеристик теплоносителя (энтальпия, показатель адиабаты, плотность,
вязкость) определяются в соответствии с ГСССД 6-78 и ГСССД 98-86.
Вычисления массового расхода теплоносителя для метода переменного перепада
давления выполняются согласно ГОСТ 8.563.1 или РД 50-411, в зависимости от типа
сужающего устройства:
Функциональные возможности
Тепловычислитель
рассчитан на работу совместно с датчиками расхода, объема, перепада давления,
давления и температуры. К тепловычислителю могут быть одновременно подключены:
-
восемь
преобразователей с выходным сигналом тока 0-5, 0-20 или 4-20 мА;
-
четыре
преобразователя с выходным числоим-пульсным или частотным сигналом 0-1 кГц;
-
четыре
термопреобразователя сопротивления с характеристикой 50П, 100П, 500П, 50М,
100М.
Тепловычислитель
осуществляет непрерывный контроль входных электрических сигналов и параметров
потока теплоносителя. Любые недопустимые отклонения параметров и сигналов от
нормы фиксируются в архиве диагностических сообщений с привязкой по времени.
Существенным достоинством тепловычислителя является наличие режима компенсации
смещения "нуля" датчиков давления и перепада давления, который позволяет
выполнять их оперативную подстройку на месте эксплуатации без доступа к органам
регулировки. Введением специальной уставки полностью исключается влияние эффекта
"самохода".
Средние и суммарные значения измеряемых и вычисляемых параметров заносятся в
архивы, причем, с привязкой к расчетному дню и часу. Всего существует три типа
таких архивов, имеющие различную глубину хранения:
В специальном
архиве ведется учет полного времени работы и перерывов электропитания.
Важным свойством тепловычислителя является высокая надежность хранения
информации - все архивы размещаются в энергонезависимой памяти и сохраняются в
течение 12 лет при отключенном питании. Даже при самых неблагоприятных условиях
эксплуатации, которые могут привести к частичной или полной потере
работоспособности тепловычислителя, наличие "почасовых слепков" его состояния
позволяет восстановить всю информацию об узле учета с точностью до одного часа.
Текущие и архивные значения всех измеряемых параметров и результатов вычислений
всегда могут быть выведены на табло тепловычислителя и на персональный
компьютер.
Для исключения несанкционированного изменения данных используется защищенный
режим работы тепловычислителя, при котором функция ввода блокируется.
Развитые коммуникационные возможности тепловычислителя обеспечиваются
интерфейсами:
-
RS485. Это
магистральный системообразующий интерфейс, предназначенный для объединения
приборов фирмы ЛОГИКА в информационную сеть. Обмен данными между компьютером
и приборами поддерживается программным комплексом верхнего уровня СПСеть®,
а аппаратное сопряжение обеспечивается с помощью адаптера АПС79 или АПС69;
-
RS232C. Этот
интерфейс ориентирован, в основном, на подключение модема. В некоторых
вариантах служит для непосредственного подключения компьютера или принтера с
последовательным портом;
-
IEC1107.
Посредством этого оптического интерфейса к тепловычислителю подключается
специальное устройство сбора данных либо переносный компьютер при помощи
адаптера АПС70. В последнем случае для считывания накопленных отчетов
используется программа, которая прилагается к каждому тепловычислителю. В
качестве устройства сбора накопленных отчетов может выступать подключаемый
через специальный адаптер принтер с последовательным интерфейсом.
Принтер с
интерфейсом CENTRONICS подключается к магистрали RS485 посредством адаптера
АПС43 или АПС44.
Метрологические характеристики
Основная
погрешность не превышает:
± 0,1/0,15% (приведенная) - по показаниям расхода, давления и перепада
давления при работе с токовыми входными сигналами;
± 0,05% (приведенная) - по показаниям расхода при работе с
числоимпульсными входными сигналами;
± 0,1/0,15 °C (абсолютная) - по показаниям температуры.
Эксплуатационные показатели
Температура
окружающего воздуха от минус 10 до 50 °C.
Относительная влажность 95% при 35 °C.
Степень защиты от воды и пыли IP65.
Габаритные размеры 244x220x70 мм.
Электропитание 220 В ± 30%, 50 Гц.
Потребляемая мощность 7 В·А.
Срок службы 12 лет.
Межповерочный интервал 4 года.
Гарантия - 5 лет.
Сведения о
сертификации
Тепловычислитель
СПТ961 зарегистрирован в Госреестре СИ под № 17029-98.
Сертификат об утверждении типа № 3220.
Экспертное заключение Госэнергонадзора № 092-ТВ.
