СПГ761, Корректор расхода природного газа по 3-м трубам
Корректор СПГ761
Корректор СПГ761
Назначение
и область применения
Корректор является средством измерений, обеспечивающим взаимные расчеты между
потребителями и поставщиками природного газа. Корректор используется в составе
узлов учета природного газа, где он может обслуживать одновременно три
трубопровода. Интегрированные функциональные возможности корректора обеспечивают
комплексное решение широкого круга задач:
-
коммерческий
учет потребления и отпуска природного газа;
-
контроль
технологических параметров потока газа;
-
организация
систем диспетчеризации и контроля потребления газа.
Применение

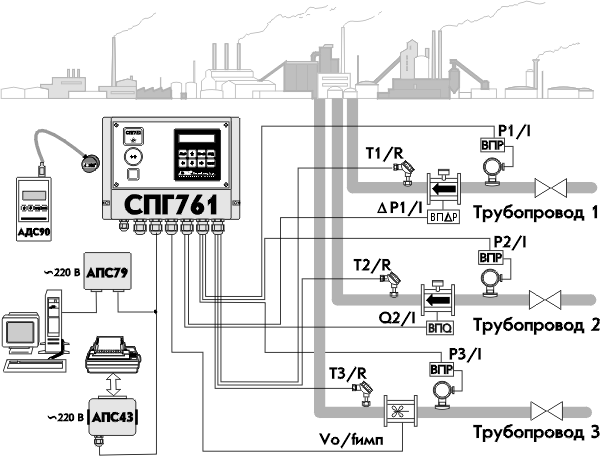

корректора с выводом данных на персональный компьютер, принтер и считывающее
устройство показано на рисунке.
Соответствие стандартам
Корректор соответствует требованиям "Правил учета газа" и "Правил поставки газа
потребителям РФ". Уравнения вычислений расхода природного газа, реализованные в
корректоре, соответствуют ГОСТ 8.563.1 - ГОСТ 8.563.3, вычисления физических
характеристик газа выполняются согласно ГОСТ 30319.0 - ГОСТ 30319.3. Приведение
значений расхода и объема газа к стандартным условиям осуществляется в
соответствии с ПР 50.2.019.
Функциональные возможности
Корректор рассчитан
на работу совместно с датчиками расхода, объема, перепада давления, давления и
температуры газа, а также плотномерами и калориметрами. В качестве датчиков к
корректору могут быть одновременно подключены:
-
восемь
преобразователей с выходными сигналами тока 0-5, 0-20 или 4-20 мА;
-
три
преобразователя с выходными частотными или числоимпульсными сигналами 0-1000
Гц;
-
три
термопреобразователя сопротивления с характеристиками 50П, 100П, 50М и 100М.
Корректор
осуществляет непрерывный контроль входных электрических сигналов и параметров
потока газа. Любые недопустимые отклонения параметров и сигналов от нормы
фиксируются в архиве диагностических сообщений с привязкой по времени.
Существенным достоинством корректора является наличие режима компенсации
смещения "нуля" и "диапазона" датчиков давления и перепада давления, который
позволяет выполнять их оперативную подстройку на месте эксплуатации без доступа
к органам регулировки. Введением специальной уставки полностью исключается
влияние эффекта "самохода".
Средние и суммарные значения измеряемых и вычисляемых параметров заносятся в
архивы, причем, с привязкой к расчетному дню и часу. Всего существует четыре
типа таких архивов, имеющие различную глубину хранения:
-
часовые архивы
- 960 ч;
-
суточные архивы
- 366 сут.;
-
декадные архивы
- 12 мес.;
-
месячные архивы
- 24 мес.
В специальном
архиве ведется учет полного времени работы и перерывов электропитания.
Важным свойством корректора является высокая надежность хранения информации -
все архивы размещаются в энергонезависимой памяти и сохраняются в течение 12 лет
при отключенном питании. Даже при самых неблагоприятных условиях эксплуатации,
способных привести к потере работоспособности корректора, наличие "почасовых
слепков" его состояния позволяет восстановить всю информацию об узле учета с
точностью до одного часа.
Текущие и архивные значения всех измеряемых параметров и результатов вычислений
всегда могут быть выведены на табло корректора и на персональный компьютер.
Для исключения несанкционированного изменения данных используется защищенный
режим работы корректора, при котором функция ввода блокируется. Развитые
коммуникационные возможности корректора обеспечиваются интерфейсами:
-
RS485. Это
магистральный системообразующий интерфейс, предназначенный для объединения
приборов фирмы ЛОГИКА в информационную сеть. Обмен данными между компьютером
и приборами поддерживается программным комплексом верхнего уровня СПСеть®,
а аппаратное сопряжение обеспечивается с помощью адаптера АПС79 или АПС69;
-
RS232C. Этот
интерфейс ориентирован, в основном, на подключение модема. В некоторых
вариантах служит для непосредственного подключения компьютера или принтера с
последовательным портом;
-
IEC1107.
Посредством этого оптического интерфейса к корректору подключается
специальное устройство сбора данных либо переносный компьютер при помощи
адаптера АПС70. В последнем случае для считывания накопленных отчетов
используется программа, которая прилагается к каждому корректору. В качестве
устройства сбора отчетов может выступать подключаемый через специальный
адаптер принтер с последовательным интерфейсом.
Принтер с
интерфейсом CENTRONICS подключается к магистрали RS485 посредством адаптера
АПС43 или АПС44.
Метрологические характеристики
Основная
погрешность не превышает:
± 0,1/0,15%
(приведенная) - по показаниям расхода, давления и перепада давления при
работе с токовыми входными сигналами;
± 0,05% (приведенная) - по показаниям расхода при работе с числоимпульсными
входными сигналами;
± 0,1/0,15 °C (абсолютная) - по показаниям температуры.
Эксплуатационные показатели
Температура
окружающего воздуха от минус 10 до 50 °C.
Относительная влажность 95% при 35 °C.
Степень защиты от воды и пыли IP65.
Габаритные размеры 244x220x70 мм.
Электропитание 220 В ± 30%, 50 Гц.
Потребляемая мощность 7 В·А.
Срок службы 12 лет.
Межповерочный интервал 4 года.
Гарантия - 5 лет.
Сведения о
сертификации
Корректор СПГ761
зарегистрирован в Госреестре СИ под № 17934-98.
Сертификат об утверждении типа № 5740.
