Сумматор СПЕ542
Сумматор СПЕ542
Назначение
и область применения
Сумматор является средством измерений, обеспечивающим взаимные расчеты между
потребителями и поставщиками электрической энергии. Сумматор рассчитан на работу
со счетчиками электрической энергии, снабженными устройствами преобразования
измеренного значения энергии в числоимпульсный сигнал.
Интегрированные функциональные возможности сумматора обеспечивают комплексное
решение широкого круга задач:
-
многотарифный
учет потребления и отпуска электрической энергии и мощности;
-
многозонный
контроль максимумов энергопотребления и управление нагрузками;
-
организация
систем диспетчеризации распределения электрической энергии.
Соответствие стандартам
Сумматор соответствует требованиям стандарта МЭК338, "Типовым техническим
требованиям к средствам автоматизации контроля и учета электроэнергии и мощности
для АСКУЭ энергосистем" и "Правилам учета электрической энергии".
Функциональные возможности
Система учета, построенная на базе сумматора, способна охватывать до 128
измерительных каналов активной и реактивной мощности. Все эти каналы могут быть
произвольным образом объединены в 32 учетные группы.
Сумматор имеет 16 универсальных числоимпульсных входов и 4 дискретных
управляющих выхода. Для увеличения количества измерительных каналов к нему могут
быть подключены от одного до семи расширителей входов - адаптеров АДС84, каждый
из которых снабжен такими же шестнадцатью входами и четырьмя выходами.
Соединение адаптеров с сумматором осуществляется по двухпроводному
магистральному интерфейсу. Максимальная протяженность линии связи с усредненными
параметрами 50 Ом/км и 150 пФ/м составляет 10 км. Подключение каждого счетчика к
сумматору или адаптеру выполняется также двухпроводной линией, длина которой,
при сопротивлении каждого провода 300 Ом, может достигать 3 км.
В условиях действия промышленных помех линии связи рекомендуется выполнять
экранированным кабелем.
Основные параметры энергопотребления по каналам и группам заносятся в архивы
четырех типов, различающихся, в зависимости от числа измерительных каналов,
глубиной хранения:
-
минутные - от
60 до 120 минут;
-
получасовые -
от 7 до 45 суток;
-
суточные - от
35 до 185 суток;
-
месячные - 12
месяцев.
Архивы размещаются
в энергонезависимой памяти, что обеспечивает высокую надежность хранения данных
даже при самых неблагоприятных условиях эксплуатации, способных вызвать сбой
оборудования.
Также в энергонезависимой памяти хранится и база данных - массив настроечных
параметров, посредством которых выполняется "привязка" сумматора к конкретной
схеме учета. Ввод базы данных и, если необходимо, ее оперативное изменение
осуществляется с помощью компьютера либо с клавиатуры сумматора. В первом,
предпочтительном по удобству работы и затратам времени, варианте используется
программа, поставляемая с каждым сумматором.
Для исключения несанкционированного изменения данных во время эксплуатации в
сумматоре предусмотрен защищенный режим работы, при котором функция ввода
блокируется.
Архивные и текущие значения контролируемых и вычисляемых параметров, а также
параметров из базы данных всегда могут быть выведены на табло сумматора и на
персональный компьютер.
Развитые коммуникационные возможности сумматора обеспечивают интерфейсы:
-
упоминавшийся
выше двухпроводный магистральный интерфейс для подключения адаптеров АДС84 к
сумматору;
-
RS485. Этот
магистральный системообразующий интерфейс предназначен для объединения
приборов фирмы ЛОГИКА в информационную сеть. Обмен данными между компьютером
и приборами поддерживается программным комплексом СПСеть®, а
аппаратное сопряжение обеспечивается адаптером АПС79 или АПС69;
-
RS232C. Этот
интерфейс ориентирован, в основном, на подключение модема. В некоторых
вариантах служит для непосредственного подключения компьютера или принтера с
последовательным портом;
-
IEC1107.
Посредством этого оптического интерфейса к сумматору, через адаптер АПС70,
подключается переносный компьютер. Последний используется для оперативного
анализа архивов и иной информации непосредственно на месте установки
сумматора.
Принтер с
интерфейсом CENTRONICS подключается к системной магистрали RS485 посредством
адаптера АПС43 или АПС44.

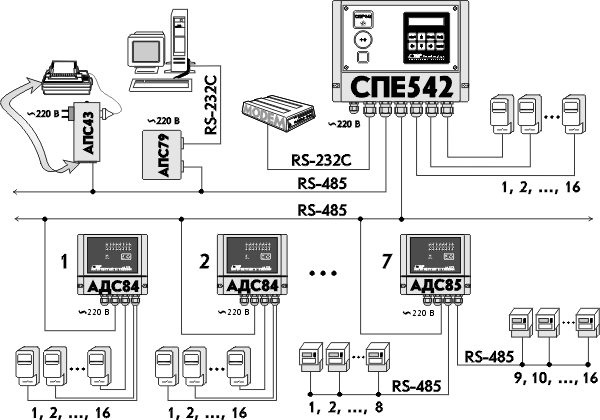

На рисунке приведен пример построения системы учета электрической энергии и
мощности с использованием сумматора СПЕ542.
Эсплуатационные показатели
Температура окружающего воздуха - от минус 10 до 50 °C.
Относительная влажность - не более 98% при температуре 25 °C.
Степень защиты от воды и пыли - IP65.
Габаритные размеры:
СПЕ542 - 242x186x116 мм;
АДС84 - 180x194x64 мм.
Электропитание сумматора и адаптеров: 220 В ± 30%, 50 Гц.
Потребляемая мощность:
СПЕ542 - 7 В·А;
АДС84 - 4 В·А.
Срок службы - 12 лет.
Межповерочный интервал - 4 года.
Гарантия – 5 лет.
|
