СУ 100. СУ 200И, СУ 507, СУ 200МАИ, СУ 200ЛАИ, СУ 200В, СУ 300И, СПУ 512И, КОМПАКТ СУ 500, Сигнализаторы уровня и положения
Сигнализатор уровня СУ 100
Сигнализатор
уровня СУ 100
Назначение
Емкостные сигнализаторы уровня СУ100
предназначены для контроля предельного уровня жидких (воды, щелочей, кислот,
масла) и сыпучих (зерна и продуктов его размола, цемента, извести, песка) сред в
емкостях, находящихся как под атмосферным, так и под избыточным давлением.
Описание
Прибор имеет
моноблочную конструкцию, объединяющую электронный преобразователь и
чувствительный элемент.
Сигнализатор выпускается на основе современной элементной базы и обладает
повышенной помехоустойчивостью измерительной линии связи. Прибор может
эксплуатироваться при температуре контролируемой среды от -40°С до +200°С и
рабочем избыточном давлении до 2,5МПа. Исполнение датчика определяется
характером и агрессивностью среды. Напряжение питания 24В как постоянного, так и
переменного тока. Выходной сигнал - релейный или бесконтактный (в зависимости от
требований заказчика).
Прибор выпускается в общепромышленном исполнении.

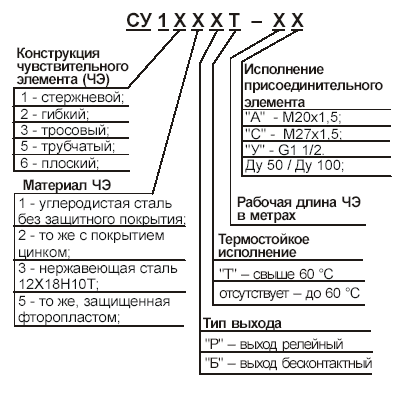

Структура условного обозначения
Сигнализатор
уровня СУ 200И
Назначение
Емкостные сигнализаторы уровня СУ200И
предназначены для контроля предельного уровня жидких (нефти, нефтепродуктов,
воды, щелочей, кислот, масла, в том числе границы раздела двух несмешивающихся
жидкостей - например, нефтепродукт-вода) и сыпучих (зерна и продуктов его
размола, цемента, извести, песка, угля) сред в емкостях, находящихся под
атмосферным или избыточным давлением.
Описание
Сигнализатор
состоит из вторичного преобразователя и двух датчиков предельного уровня. Прибор
выпускается на основе современной элементной базы и обладает повышенной
помехоустойчивостью измерительной линии связи. Различные исполнения датчиков
надежно работают при температуре контролируемой среды от -40°С до +200°С и
рабочем избыточном давлении до 2,5 МПа. Исполнение датчика определяется
характером и агрессивностью среды. Напряжение питания вторичного преобразователя
220В переменного тока или 24В постоянного тока.
Прибор обеспечивает самодиагностику, выдачу аварийного сигнала при неисправности
линии связи с датчиком, а также гальваническую развязку выходных цепей с
силовыми цепями. Выходной сигнал - релейный автономно по каждому датчику. Длина
линии связи от датчика до вторичного преобразователя - до 1000м.
Прибор выпускается во взрывозащищенном исполнении. Степень защиты оболочки IP54
(по спецзаказу - IP65).

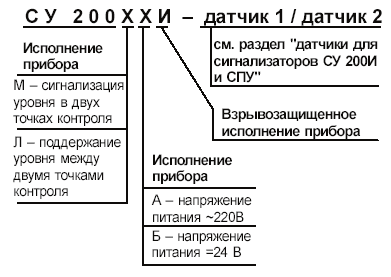

Структура условного обозначения
Сигнализаторы
уровня СУ 507
Назначение
Емкостные сигнализаторы уровня СУ507
предназначены для контроля предельного уровня жидких (нефти, нефтепродуктов,
воды, масла) и сыпучих (зерна и продуктов его размола, цемента, извести, песка,
угля, угольной пыли; специсполнение - для щелочей, кислот, химреагентов) сред в
емкостях, находящихся как под атмосферным, так и под избыточным давлением.
Описание
Оригинальная
конструкция прибора обеспечивает высокую точность срабатывания (чувствительной
зоной является торцевая поверхность корпуса датчика) и позволяют ему уверенно
работать в условиях налипаний и отложений на чувствительный элемент.
Отсутствие вторичного преобразователя позволяет использовать сигнализаторы
уровня СУ507 для оснащения парков емкостей как автономно, так и в составе
автоматизированных систем различного объема.
Напряжение питания сигнализатора - 220В переменного тока или 24В постоянного
тока. В зависимости от исполнения прибор выпускается в виде компактного
сигнализатора СУ507.1; сигнализатора с жестким удлинением (расстояние от штуцера
до зоны срабатывания от 0,3 до 2,5 м) СУ507.2 или с гибким удлинением
(расстояние от штуцера до зоны срабатывания от 2,5 до 30 м) СУ507.3.
Сигнализатор уровня СУ507 надежно работает при температуре контролируемой среды
от -40°С до +50°С и избыточном давлении до 1,6 МПа.
Сигнализатор уровня СУ507 обеспечивает релейный выходной сигнал.
Прибор выпускается во взрывозащищенном исполнении (взрывонепроницаемая
оболочка). Степень защиты датчика - IP68, модуля обработки - IP54 (по спецзаказу
- IP65).
Сигнализатор
уровня СУ 200МАИ совместно с двумя датчиками ЕС43И
Назначение
Сигнализатор уровня
СУ 200МАИ совместно с двумя датчиками ЕС43И предназначен для контроля уровня
зерна и продуктов его переработки в приемных патрубках вальцовых станков A1–БЗН,
А1–БЗТ, А1–БЗФ–1, обеспечения равномерной загрузки вальцов и исключения их
повреждения при отсутствии продукта.
Принцип действия
Чувствительный
элемент (ЧЭ) датчика ЕС43И представляет собой металлическую пластину,
закрепленную в изоляторе основания в вертикальном положении. В корпусе датчика
размещен электронный модуль, который соединяется с ЧЭ отрезком коаксиального
кабеля РК–75 длиной 2.0 м.
Срабатывание реле вторичного преобразователя происходит при положении
контролируемого уровня в верхней точке сигнализации, возврат реле в исходное
состояние в нижней точке. Расстояние между точками сигнализации является
дифференциалом.
Положение нижней точки сигнализации устанавливается регулировочным элементом “C”,
дифференциал срабатывания — регулировочным элементом “DS”.
Достоинства
Современная
элементная база.
Повышенная помехоустойчивость.
Двухпроводная линия связи.
Структура
условного обозначения
СУ 200МАИ-ЕС43И/ЕС43И
Сигнализатор
уровня СУ 200ЛАИ совместно с двумя датчиками ЕС86
Назначение
Сигнализатор уровня СУ 200ЛАИ совместно с двумя
датчиками ЕС86 предназначен для управления
привалом/отвалом вальцов на станках А1–Б3Н, А1–Б3Т, А1–Б3Ф–1 мукомольного
производства.
Принцип действия
Чувствительный
элемент (ЧЭ) датчика ЕС 86 представляет собой полосу фольгированного
стеклотекстолита, на проводящем слое которого образованы два электрода. Датчики
устанавливаются снаружи прозрачной вставки приемного патрубка вальцового станка:
датчик 1 – в месте, соответствующем нижнему уровню, датчик 2 – верхнему.
Срабатывание реле вторичного преобразователя происходит при положении
контролируемого уровня в верхней точке сигнализации, возврат реле в исходное
состояние – в нижней точке.
Достоинства
Датчик располагается снаружи прозрачной части подводящего самотека и не требуют
остановки производства при ремонте, профилактике или замене датчика.
Современная элементная база.
Повышенная помехоустойчивость.
Двухпроводная линия связи.
Структура условного обозначения
СУ 200ЛАИ-ЕС86/ЕС86
Сигнализатор
уровня СУ 200В совместно с двумя датчиками С43
Назначение
Сигнализатор уровня СУ 200В совместно с двумя
датчиками С43 предназначен для управления
привалом/отвалом вальцов на станках А1–Б3Н, А1–Б3Т, А1–Б3Ф–1 мукомольного
производства.
Принцип действия
Заполнение или
опорожнение надвальцового пространства станка контролируемой средой (зерно, мука
и т.п.) приводит к изменению электрической емкости ЧЭ нижнего и верхнего
датчиков. При этом происходит срабатывание выходных реле. Датчик 1 размещается в
месте контроля нижнего уровня, датчик 2 – в месте контроля верхнего уровня.
Исполнение оболочки вторичного блока IP54 допускает размещение его во
взрывоопасных зонах класса В–IIa.
Достоинства
Датчики, установленные в недоступной зоне внутри станка, не содержат электронных
компонентов и подвижных механических частей, что исключает возможность их отказа
в течение всего срока службы.
Позволяют контролировать два предельных положения уровня продукта. Уровни
коммутации определяются практически только координатами датчиков.
Структура условного обозначения
СУ 200ВС43/С43
Сигнализатор
уровня СУ 300И
Назначение
Сигнализатор уровня кондуктометрического принципа
действия СУ300И предназначен для контроля трех предельных уровней жидких
(воды, молока, пива и других) электропроводных сред в емкостях находящихся под
избыточным давлением.
Описание
В комплект
сигнализатора входит вторичный преобразователь и датчики предельного уровня (три
одноэлектродных или гибких датчика, либо один трехэлектродный датчик). Датчики
могут эксплуатироваться при температуре контролируемой среды
от -40°С до +200°С и рабочем избыточном давлении до 2,5МПа. Материал и
исполнение датчика определяется характером и агрессивностью среды. Напряжение
питания вторичного преобразователя 220В переменного тока.
Сигнализатор уровня СУ300И обеспечивает релейный выходной сигнал по каждому
датчику.
Прибор выпускается во взрывозащищенном исполнении.

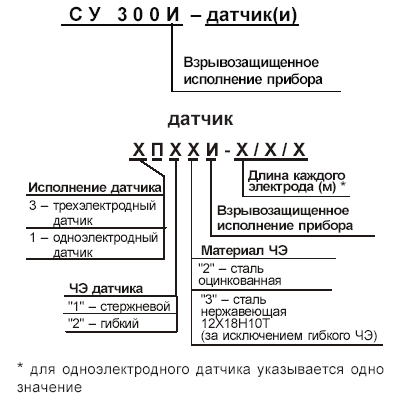

Структура условного обозначения
Сигнализатор
положения и уровня СПУ 512И
Назначение
Сигнализатор положения и уровня СПУ 512И
предназначен для контроля и сигнализации положения металлических и
неметаллических частей производственных механизмов, а также для контроля
предельного уровня воды, щелочи, кислот, масла, зерна и продуктов его размола,
цемента, извести, песка и других жидких и сыпучих сред.
Принцип действия
Принцип действия
основан на преобразовании увеличения электрической емкости чувствительного
элемента (ЧЭ) датчика при воздействии контролируемой среды или частей механизмов
в электрический сигнал, передаваемый во вторичный преобразователь по
двухпроводной линии связи. Поступающий на вторичный преобразователь сигнал
вызывает срабатывание выходного полупроводникового реле.
Достоинства
Низкая потребляемая мощность.
Малые габаритные размеры и масса.
Гальваническое разделение цепей питания датчика, нагрузки и питания вторичного
преобразователя.
Двухпроводная линия подключения датчика.
Удобство монтажа вторичного преобразователя с помощью защелки на DIN – рейку.
Простота наращивания числа каналов.
Структура условного обозначения
СПУ 512И
Сигнализаторы
уровня КОМПАКТ СУ 500
Назначение
Универсальный сигнализатор уровня СУ500
предназначен для контроля предельного уровня жидких (воды, масла, водно-масляной
эмульсии) и сыпучих (цемента, песка, зерна и его производных, сухого молока,
стирального порошка, полимерных гранул) сред в бункерах, резервуарах,
трубопроводах, дозаторах, самотеках и т.п., в том числе в емкостях, находящихся
под избыточным давлением.
Описание
Сигнализатор имеет
моноблочную конструкцию, объединяющую электронный преобразователь и
чувствительный элемент. Оригинальная конструкция прибора обеспечивает высокую
точность срабатывания (чувствительной зоной является торцевая поверхность
корпуса). Сигнализатор уровня СУ500 питается от нагрузки (в зависимости от
исполнения - от 10 до 250 В) и не требует дополнительного источника питания. В
зависимости от исполнения сигнализатор обеспечивает выходной сигнал типа “сухой
контакт” (СУ502) или бесконтактный pnp/npn-переход (СУ503). Применение
сигнализатора с защитным стаканом позволяет сохранять герметичность резервуара
при профилактическом демонтаже прибора, а также предохраняет прибор от
абразивного воздействия среды.
Сигнализатор уровня СУ500 надежно работает при температуре контролируемой среды
от -40°С до +50°С и избыточном давлении до 0,6 МПа.
Прибор выпускается в общепромышленном и пылезащищенном исполнениях.
