СПД-302, СПД-303, РПД-307, РПД-318, Реле перепада давления
Реле перепада давлений СПД
Реле перепада
давлений СПД-302
 Назначение
Реле перепада давлений предназначено для коммутации электрической цепи при
достижении заданного (в интервале от 150 до 1800 мм вод.ст) перепада давлений
между рабочей средой (жидкость или газ) и окружающей атмосферой. Газ не должен
создавать взрывоопасных смесей с воздухом.
Имеет:
-
два исполнения -
с одной группой нормально открытых контактов (СПД - 302 НО)
и с одной группой нормально закрытых контактов (СПД - 302 Н3);
-
диапазон рабочих
давлений (уставок) - от 150 до 1800 мм вод.ст;
-
погрешность
срабатывания, не превышающую ±196 Па (±20 мм вод.ст.);
-
род
коммутационного тока - постоянный, напряжение 27 В, величина
тока до 150 мА;
-
устойчивость к
воздействию вибрационных перегрузок до 4 g при
частоте до 2000 Гц;
-
габаритные
размеры - D72х92 мм;
-
массу - не более
0,25 кг.
Пример записи
обозначения реле с нормально закрытыми контактами и уставкой 800 мм вод.ст. при
заказе:
"Реле перепада давлений СПД - 302 НЗ, уставка 800 мм вод.ст., ТУ6-88 5Д0.240.001
ТУ. "
Реле перепада
давлений СПД-303
 Назначение
Реле перепада давлений предназначено для коммутации электрической цепи (ее
замыкания или размыкания) при достижении заданного перепада давлений между
рабочей средой (жидкость или газ) и окружающей атмосферой. Газ не должен
создавать взрывоопасных смесей с воздухом.
Имеет:
-
две группы
контактов - нормально разомкнутых, замыкающихся при повышении
давления рабочей среды, и нормально разомкнутых, замыкающихся при понижении
давления рабочей среды;
-
два исполнения (в
зависимости от настраиваемых перепадов): СПД-303 - диапазоны
настройки - от 50 до 2000 мм вод.ст. и от -50 до -2000 мм вод.ст., СПД-303-1 -
диапазоны настройки - от 0,1 до 2,0 кгс/см2 и от - 0,1 до - 2,0
кгс/см2
-
погрешность
срабатывания, не превышающую:
- для СПД-303 - ±196 Па (±20 мм вод.ст.),
- для СПД-303-1 - ±4,9 КПа (±0,05 кгс/см2);
-
род
коммутационного тока - постоянный, напряжение 27В, величина тока до 150 мА;
-
устойчивость к
воздействию вибрационных перегрузок до 4g при частоте до 2000 Гц;
-
габаритные
размеры - 71х71х91 мм;
-
массу - не более
0,4 кг.
Пример записи
обозначения реле с верхней уставкой 1200 мм вод.ст. и нижней уставкой 800 мм
вод.ст. при заказе:
"Реле перепада давлений СПД-303, верхняя уставка 1200 мм вод.ст., нижняя уставка
800 мм вод.ст., ТУ6-88 5Д2.405.010 ТУ".

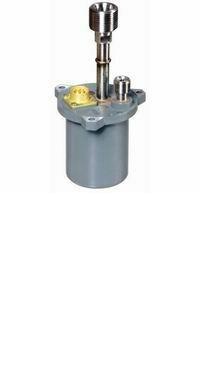

Реле перепада
давлений РПД-307
 Назначение
Реле перепада давлений предназначено для коммутации электрической цепи (ее
замыкания или размыкания) при достижении заданного перепада давлений между
рабочей средой (жидкость или газ) и окружающей средой. Газ не должен создавать
взрывоопасных смесей с воздухом.
Имеет:
-
два исполнения -
с нормально разомкнутыми (РПД-307 НР) и нормально замкнутыми
контактами (РПД-307 НЗ);
-
диапазон рабочих
давлений - от 0,1 до 2,0 кгс/см2;
-
погрешность
срабатывания, не превышающую ±4,9 кПа (±0,05 кгс/см2);
-
род
коммутационного тока - постоянный, напряжение 27 В, величина тока до 150 мА;
-
устойчивость к
воздействию вибрационных перегрузок до 4 g при частоте до 2000 Гц;
-
габаритные
размеры -D72х130 мм;
-
массу - не более
0,3 кг.
Пример записи
обозначения реле с нормально разомкнутыми контактами и уставкой 1,2 кгс/см2
при заказе:
"Реле перепада давлений РПД-307 НР, уставка 1,2 кгс/см2, ТУ6-88
5Д2.405.023 ТУ".
Реле перепада
давлений РПД-318
 Назначение
Реле перепада давлений предназначено для коммутации электрической цепи (ее
замыкания или размыкания) при перепаде давлений между двумя средами (кислород и
водород электролизные, азот).
Имеет:
-
две группы
контактов (первая группа замыкается при повышении разности
между давлением водорода и давлением кислорода до значения первой
уставки В1 и вторая - при повышении разности между давлением
водорода и давлением кислорода до значения второй уставки В2);
-
диапазон
настройки от 1 до 4 кПа (от 102 до 408 мм вод.ст.) при рабочем
давлении от 49 до 68,6 кПа (от 0,5 до 0,7 кгс/см2);
-
диапазон рабочих
давлений - от 49 до 68,6 кПа (от 0,5 до 0,7 кгс/см2);
-
погрешность
срабатывания, не превышающую ±147 Па (±15 мм вод.ст.);
-
род
коммутационного тока - постоянный, напряжение 27 В, величина тока
до 150 мА;
-
виброустойчивость
в диапазоне частот 1-35 Гц с амплитудой ускорения 9,8 м/с2.
-
габаритные
размеры -117х117х145 мм;
-
массу - не более
1,2 кг.
Пример записи
обозначения реле с первой уставкой В1=2 кПа и второй В2=3 кПа и рабочем давлении
при срабатывании 60 кПа при заказе:
"Реле перепада давлений РПД-318, В1 = 2 кПа, В2 = 3 кПа, Рсраб.
= 60 кПа ТУ6-88 5Д2.405.049 ТУ".
|
