Электронное реле контроля пламени РЭП
Электронное реле контроля пламени
РЭП-2
 Назначение
Электронное реле
контроля пламени РЭП-2 предназначено для автоматического контроля пламени в
топочных камерах стационарных котлов и печей.
Реле обеспечивает:
преобразование
сигнала от датчика пламени (штыревой электрод) в дискретный сигнал (размыкание
ключа или контактов реле при отсутствии пламени);
самоблокировку при
отсутствии пламени;
снятие
самоблокировки при наличии пламени или при включенном тумблере "Розжиг";
аварийное включение
сигнализации при пропадании пламени.

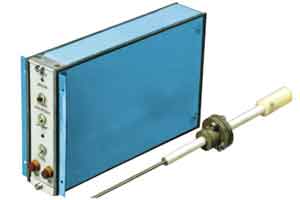

Реле состоит из электронного блока и датчика пламени (штыревой электрод
диаметром 5мм).
Основные технические характеристики
Входной сигнал от
датчика пламени - не более 4 мкА
Выходной сигнал
(обеспечивает коммутацию переменного и постоянного тока) напряжением - 220 В
Коммутируемый ток -
не более 1,5 А
Напряжение питания
от сети переменного тока - 220 В (допустимые пределы от 187 до 242) (частотой
50±1 Гц)
Габаритные размеры
электронного блока - не более 180х84х308 мм
Габаритные размеры
датчика пламени, мм:
- длина от 100 до 2000
- диаметр (по фланцу) 50
Масса - не более
2,5 кг
|
