Подробная информация

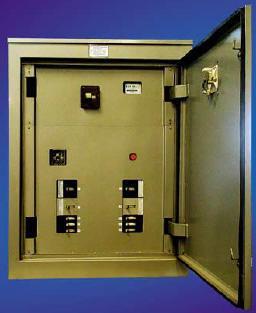

ПР8804А Пункты распределительные серии ПР 8804А Назначение Шкафы ввода, учета, и распределения электрической энергии серии ПР8804А изготавливаются для обеспечения электрической энергией индивидуальных жилых зданий, небольших общественных зданий (офисов, магазинов), малых производственных предприятий и обеспечивают: - ввод трехфазной электрической сети напряжением 380/220 В 50Гц или однофазной сети напряжением 220 В 50Гц; - распределение электроэнергии по трехфазным и однофазным цепям; - защиту всех цепей от перегрузок и токов короткого замыкания; - защиту от токов утечки на землю (защиту человека от поражения электрическим током и защиту от пожара при неисправности электропроводки) с установкой срабатывания 30,100 и 300мА; - учет электроэнергии в трехфазной и однофазной цепях потребления; - отключение напряжения на вводе по команде пожарной сигнализации; - нечастые (до 6 в сутки) оперативные включения и отключения цепей.   Технические характеристики Тип Номер схемы Номин. ток шкафа, А Аппараты Модуль защит- ного откло-нения МЗО11 на ток, А Авт.выкл., кол-во, ном.токи, А Габаритные** размеры, мм исполнение Счет-чик одно-фазн. Счет-чик трех-фазн. Тран-сформ. тока Т-0,66 (3шт.), А ввода распределения навес-ное утоп-ленное 10-63А трех-пол. 10-63А одно-пол. H L B ПР 8804А 1001 1002 1003 1004 1005 1006 1007 1008 1009 1010 1011 1012 1013 1014 1015 1016 1017 1018 1019 1020 1021 1022 1023 1024 1025 1026 1027 1028 1029 1030 1031 1032 1033 1034 1035 1036 1037 1038 1039 1040 1041 1042 1043 1044 3001 3002 3003 3004 3005 3006 3007 3008 3009 3010 3011 3012 3013 3014 3015 3016 3017 3018 3019 3020 3021 3022 3023 3024 3025 3026 3027 3028 3029 3030 3031 3032 3033 3034 3035 3036 3037 3038 3039 3040 3041 3042 3043 3044 200 160 125 100 80 63 50 40 + + + + + + + + + + + + + + + + 300/5 200/5 200/5 100/5 100/5 100/5 75/5 75/5 250 250 250 100 100 100 100 100   250 200 160 125 100 80 63 50 до 4 до 8 1200 750 200 200 160 125 100 80 63 50 40 + + + + + + + + + + + + + + + + 300/5 200/5 200/5 200/5 100/5 100/5 75/5 75/5 - 250 200 160 125 100 80 63 50 до 4 до 8 200 160 125 100 80 63 50 40 - - - - - - - - + + + + + + + + 300/5 200/5 200/5 200/5 100/5 100/5 75/5 75/5 250 250 250 250 100 100 100 100 250 200 160 125 100 80 63 50 до 8 до 8 до 8 до 8 до 8 до 8 до 8 до 6 - 50 40 50 40 - - + + + + - - - - - - 100 100 100 100 63 50 63 50 до 6 - - - - до 18 до 18 до 18 1000 200 160 125 100 80 63 50 40 - - - - - - - - + + + + + + + + 300/5 200/5 200/5 200/5 100/5 100/5 75/5 75/5 - 250 200 160 125 100 80 63 50 до 8 до 8 до 8 до 8 до 8 до 8 до 8 до 8 - 1200 50 40 - - + + - - - 63 50 до 6 - 1000 50 40 + + - - - - - 63 50 - до 18 50 40 + + + + - - 100 100 63 50 до 4 до 8 1200 50 40 + + + + - -   63 50 до 4 до 8 ** - Указаны габаритные размеры шкафов навесного исполнения
