 Назначение

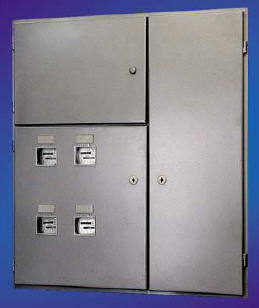

Щитки осветительные этажные
ЩЭ предназначены для приема, распределения и учета электроэнергии
напряжением 220В, а также для защиты линий квартир при перегрузках и
коротких замыканиях.
Конструкция учетно-распределительных щитков предусматривает наличие 3-х
отсеков:
-
абонентский отсек, в котором устанавливаются аппараты защиты вводов и
отходящих линий квартиры;
- отсек учета, в котором устанавливаются однофазные электрические счетчики и
аппарат для отключения лестничного стояка;
- слаботочный отсек для размещения устройств телефонной, радиотрансляционной
и телевизионной сетей.
Щитки
устанавливаются в специальной нише. Ввод линии электропитания в щиток
производится без разрезания магистрали 380/220 В.
Функционально этажные щитки
делятся на:
-
распределительные
- учетно-распределительные без отделения для размещения слаботочных
устройств.
Технические
характеристики
|
Типоисполнение
|
Номер
рисунка
|
Число
квартир
|
Число отходящих
линий на квартиру
|
Число аппаратов
на картиру
|
Автоматический
выключатель 100 А для отключения стояка
|
Размер ниши для
установки щитка,
мм
|
|
16 А
|
25 А
|
40 А
|
40 А
|
счетчик
|
|
С аппаратами
защиты вводов в квартиры
|
|
ЩЭ-1409А УХЛ4
ЩЭ-1410А УХЛ4
|
а
|
4
|
-
-
|
-
-
|
1
|
-
-
|
-
-
|
-
1
|
300х280х130
|
|
С аппаратами
защиты групповых линий и отделением для слаботочных устройств
|
|
ЩЭ-3201А УХЛ4
ЩЭ-3202А УХЛ4
ЩЭ-3203А УХЛ4
ЩЭ-3204А УХЛ4
ЩЭ-3205А УХЛ4
ЩЭ-3206А УХЛ4
ЩЭ-3211А УХЛ4
ЩЭ-3212А УХЛ4
ЩЭ-3213А УХЛ4
ЩЭ-3214А УХЛ4 |
б
|
2
|
2
2
1
1
2
2
2
2
1
1
|
1
1
2
2
-
-
-
-
1
1
|
-
-
-
-
1
1
-
-
-
-
|
1
1
1
1
1
1
1
1
1
1
|
1
1
1
1
1
1
1
1
1
1
|
1
-
1
-
1
-
1
-
1
-
|
950х900х140
|
|
ЩЭ-3301А УХЛ4
ЩЭ-3302А УХЛ4
ЩЭ-3303А УХЛ4
ЩЭ-3304А УХЛ4
ЩЭ-3305А УХЛ4
ЩЭ-3306А УХЛ4
ЩЭ-3311А УХЛ4
ЩЭ-3312А УХЛ4
ЩЭ-3313А УХЛ4
ЩЭ-3314А УХЛ4
|
б
|
3
|
2
2
1
1
2
2
2
2
1
1
|
1
1
2
2
-
-
-
-
1
1
|
-
-
-
-
1
1
-
-
-
-
|
1
1
1
1
1
1
1
1
1
1
|
1
1
1
1
1
1
1
1
1
1
|
1
-
1
-
1
-
1
-
1
-
|
950х900х140
|
|
ЩЭ-3401А УХЛ4
ЩЭ-3402А УХЛ4
ЩЭ-3403А УХЛ4
ЩЭ-3404А УХЛ4
ЩЭ-3405А УХЛ4
ЩЭ-3406А УХЛ4
ЩЭ-3411А УХЛ4
ЩЭ-3412А УХЛ4
ЩЭ-3413А УХЛ4
ЩЭ-3414А УХЛ4
|
б
|
3
|
2
2
1
1
2
2
2
2
1
1
|
1
1
2
2
-
-
-
-
1
1
|
-
-
-
-
1
1
-
-
-
-
|
1
1
1
1
1
1
1
1
1
1
|
1
1
1
1
1
1
1
1
1
1
|
1
-
1
-
1
-
1
-
1
-
|
950х900х140
|
|
С аппаратами
защиты групповых линий
|
|
ЩЭ-2301А УХЛ4
ЩЭ-2302А УХЛ4
ЩЭ-2303А УХЛ4
ЩЭ-2304А УХЛ4
ЩЭ-2305А УХЛ4
ЩЭ-2306А УХЛ4
ЩЭ-2311А УХЛ4
ЩЭ-2312А УХЛ4
ЩЭ-2313А УХЛ4
ЩЭ-2314А УХЛ4
|
в
|
3
|
2
2
1
1
2
2
2
2
1
1
|
1
1
2
2
-
-
-
-
1
1
|
-
-
-
-
1
1
-
-
-
-
|
1
1
1
1
1
1
1
1
1
1
|
1
1
1
1
1
1
1
1
1
1
|
1
-
1
-
1
-
1
-
1
-
|
950х500х140
|
|
ЩЭ-2401А УХЛ4
ЩЭ-2402А УХЛ4
ЩЭ-2403А УХЛ4
ЩЭ-2404А УХЛ4
ЩЭ-2405А УХЛ4
ЩЭ-2406А УХЛ4
ЩЭ-2411А УХЛ4
ЩЭ-2412А УХЛ4
ЩЭ-2413А УХЛ4
ЩЭ-2414А УХЛ4
|
в
|
4
|
2
2
1
1
2
2
2
2
1
1
|
1
1
2
2
-
-
-
-
1
1
|
-
-
-
-
1
1
-
-
-
-
|
1
1
1
1
1
1
1
1
1
1
|
1
1
1
1
1
1
1
1
1
1
|
1
-
1
-
1
-
1
-
1
-
|
950х500х140
|
По желанию заказчика
щитки могут изготавливаться по другим типовым схемам. Также возможна
комплектация щитков устройствами защитного отключения.
|
