Посты управления кнопочные типа ПКУ 15
Посты управления кнопочные
типа ПКУ 15
Назначение
Посты управления кнопочные серии
ПКУ 15 предназначены для коммуникации электрических цепей управления
переменного напряжения до 440 В.

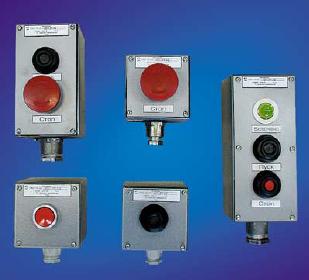

Конструктивно посты представляют
собой металлические оболочки, с установленными в ней коммутационными аппаратами
(кнопки, переключатели, светосигнальная арматура).
Набор коммутационных аппаратов и их
место-расположение должно оговариваться при заказе.
Посты, пристраиваемые к плоской
поверхности поставляются как с сальниками, так и без них, а подвесные только с
сальниками. При заказе оговаривается наличие сальника и место его установки
сверху или снизу, а при его отсутствии диаметр проходного отверстия.
Пример записи обозначения постов с
количеством рядов: «Вертикальных — 2, горизонтальных — 3, для пристройки к
плоской поверхности, со степенью защиты
IP54,
со следующими встраиваемыми аппаратами:
№ 1 - выключатель кнопочный КЕ081
исп. 2, с толкателем черного цвета, с надписью «Пуск» на табличке;
№2 - выключатель кнопочный КЕ081
исп. 2, с толкателем красного цвета, с надписью «Стоп» на табличке;
№ 3 - выключатель кнопочный КЕ141
исп. 1, с толкателем красного цвета, с надписью «Аварийный стоп» на табличке;
№4 - переключатель управления ПЕ081
исп. 1, на 3 положения с фиксацией, с надписью «Дист.-О.-Местн.» на табличке;
№5 - арматура светосигнальная серии
СКЛ11 с молочным светофильтром с надписью «Сеть» на табличке;
№6 - арматура светосигнальная серии
АЕ с красным светофильтром без трансформатора, напряжением 24 В, с надписью
«Включено».
Технические характеристики
|
Типоисполнение
|
Кол-во рядов |
Способ
установки |
|
вертикал. |
горизонт |
|
ПКУ15-21.111-40УЗ ПКУ15-21.111-54У2 |
1 |
1 |
Пристраиваемые
к плоской поверхности
|
|
ПКУ15-21.121-40УЗ ПКУ15-21.121-54У2 |
1 |
2 |
|
ПКУ15-21.131-40УЗ ПКУ15-21.131-54У2 |
1 |
3 |
|
ПКУ15-21.141-40УЗ ПКУ15-21.141-54У2 |
1 |
4 |
|
ПКУ15-21.231-40УЗ ПКУ15-21.231-54У2 |
2 |
3 |
|
ПКУ15-21.331-40УЗ ПКУ15-21.331-54У2 |
3 |
3 |
|
Типоисполнение
|
Кол-во рядов |
Способ
установки
|
|
вертикал. |
горизонт |
|
ПКУ15-21.341-40УЗ ПКУ15-21.341-54У2 |
3 |
4 |
Пристраиваемые к плоской поверхности
|
|
ПКУ15-21.441-40УЗ ПКУ15-21.441-54У2 |
4 |
4 |
|
ПКУ15-21-163-40УЗ ПКУ15-21-163-54У2 |
1 |
6 |
Для подвеса на
рукавах
|
|
ПКУ15-21-253-40УЗ ПКУ15-21-253-54У2 |
2 |
5 |
|
ПКУ15-21-283-40УЗ ПКУ15-21-283-54У2 |
2 |
8 |
