 Назначение

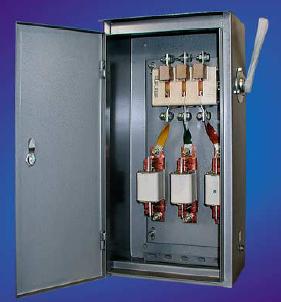

Ящики силовые серии ЯРП предназначены для
нечастых коммутаций и защиты оттоков короткого замыкания в
цепях трехфазного переменного тока напряжением 380/220В частотой 50 Гц.
Типоисполнения
ящиков представлены в таблицах.
Ящики ЯРП могут
изготавливаться со степенью
защиты IP21
при IР54.
Технические характеристики
|
Типоиспол-
нение |
Номинальный
ток вводного
аппарата,
А |
Тип
вводного
аппарата |
Тип
предохра
нителей
F1...F3 |
|
ЯРП-20УЗ |
100 |
ВР32-31 |
ПРС-25 |
|
ЯРП-100УЗ |
100 |
ВР32-31 |
ПН2-100 |
|
ЯРП-250УЗ |
150 |
ВР32-35 |
ПН2-250 |
|
ЯРП-400УЗ |
400 |
ВР32-37 |
ПН2-400 |
|
ЯРП-600УЗ |
630 |
ВР32-39 |
ПН2-600 |
|
Типоиспол-
нение |
Габаритные размеры,мм |
|
Н |
L |
В |
|
ЯРП-20УЗ
ЯРП-100УЗ
ЯРП-250УЗ
ЯРП-400УЗ
ЯРП-600УЗ |
300
500
600
650
800 |
250
250
300
400
450 |
150
200
200
200
300 |
|
