УГЦ-1, УГЦ-2, Измерители гидростатического давления
Измерители гидростатического дав
Измерители

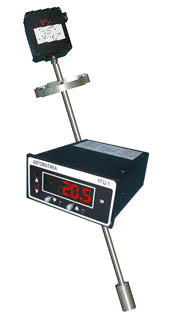

гидростатического давления (уровнемеры) УГЦ-1
|
 Назначение
Предназначены для автоматического контроля и сигнализации уровня вязких,
маловязких сред в емкостях и резервуарах без избыточного давления
(УГЦ-1) и с избыточным давлением (УГЦ-1Д).
Комплект состоит из первичного преобразователя колокольного типа с
тензорезистивным датчиком и измерительного прибора типа ПКЦ.
Измерители УГЦ-1-Ех с видом взрывозащиты "искробезопасная электрическая
цепь" имеют маркировку ОExiaIIСТ6Х. Их первичные преобразователи могут
устанавливаться во взрывоопасных зонах при питании через барьеры
искрозащиты типа "Корунд-М4", "РИФ-П8" или другие с аналогичными
характеристиками.
Технические характеристики
|
Основная погрешность, % |
±0, 5; ±1,0
|
|
Температура рабочей среды, °С |
-40...+125
|
|
Плотность рабочей
среды, кг/куб. м
|
700...1500
|
|
Вязкость рабочей среды, Па-с |
не более 2
|
|
Избыточное давление, МПа |
0,07
|
|
Климатическое исполнение |
|
|
первичного преобразователя |
УХЛ 3.1
|
|
измерительного прибора |
УХЛ 4.2
|
|
Температура окружающего воздуха, °С |
|
|
первичного преобразователя |
-10...+50
|
|
измерительного прибора |
+5...+50
|
|
Фланец первичного преобразователя |
ГОСТ 12815-80
|
|
Напряжение питания, В |
220
|
|
Потребляемая мощность, ВА |
не более 10
|
|
Индикация
измеряемого параметра
|
4 разряда
|
|
Цвет
индикатора |
зеленый или
красный
|
|
Выходные сигналы: |
|
|
аналоговый
постоянного тока, мА
|
0...5 или 4...20
|
|
2 дискретных
|
переключающий
"сухой контакт"
|
|
|
