Назначение
Вводно-распределительные устройства ВРУ-4А предназначены для приема,
распределения и учета электроэнергии в сетях 380/220 В трехфазного переменного
тока частоты 50 Гц в электроустановках жилых и общественных зданий, а также для
защиты отходящих распределительных и групповых цепей при перегрузках и коротких
замыканиях. ВРУ имеют возможность присоединения к четырех- и пятипроводным
питающим сетям с глухозаземленной нейтралью с системами заземления TN-C, TN-S
или TN-C-S по ГОСТ Р 50571.2.
Вводно-распределительные устройства серии ВРУ-4А разработаны в соответствии с
требованиями ГОСТ Р 51732 "Устройства вводно-распределительные для жилых и
общественных зданий" и предназначены для комплектования вводных и
вводно-распределительных многопанельных ВРУ аналогичных схемному решению
устройств серии ВРУ-1А.

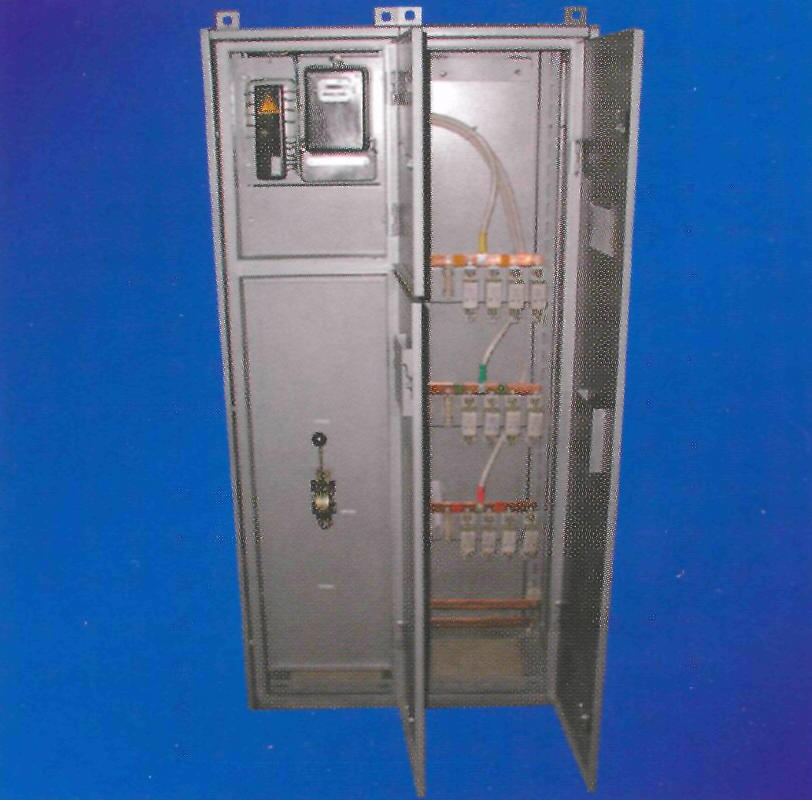

Конструкция
панелей ВРУ-4А предусматривает:
- отсек для
размещения блоков коммерческого учета, которые закрываются отдельной дверью с
возможностью пломбировки;
- находящиеся рядом
блоки ввода или распределения от различных вводов отделены перегородкой;
- за дверью ВРУ
предусмотрено защитное ограждение, которое закрывает наиболее опасные места с
целью исключения случайного прикосновения к неизолированным токоведущим частям.
Степень защиты ВРУ от
прикосновения к токоведущим частям при закрытых дверях не ниже IP31 по ГОСТ
14254.
Вводно-распределительные устройства могут быть собраны как на комплектующих
отечественного производства, так и на комплектующих ведущих производителей
(Schneider Electric, ABB, General Electric).
