ЦА3000, ЦВ3000, ЦА3001, КП3000 - клещи токоизмерительные

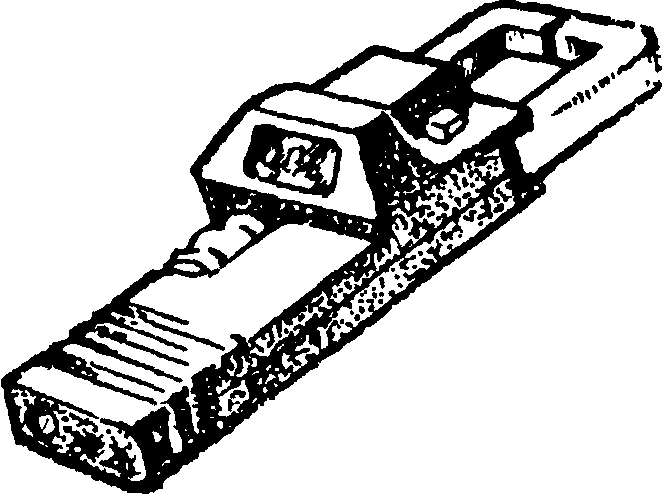

АМПЕРМЕТР ЦИФРОВОЙ ЦА3000
Амперметр
цифровой
ЦА3000
(Клещи токоизмерительные)
 Назначение
Предназначен для кратковременного
измерения тока без разрыва таковой цепи сетях переменного тока. Для этой цели
амперметр имеет встроенный трансформатор тока с разъемным магнитопроводом.
Вольтметр
цифровой
ЦВ3000
Назначение
Предназначен для измерения напряжений в
сетях переменного тока. Для подключения измеряемого напряжения вольтметр снабжен
съемными стержнем-щупом и гибким кабелем с изолированным зажимом типа
"крокодил".
Каждый из приборов имеет встроенный
источник света для освещения места подключения приборов при измерениях,
светящееся отсчетное устройство, встроенный источник питания с двумя
выключателями для раздельного включения измерительной схемы.
Технические
характеристики
-
Пределы измерения - для амперметров 5А,
50А, 500А, - для вольтметров 500В.Выбор пределов измерения для амперметров -
автоматический. Предел допускаемой погрешности - 4 %.
-
Приборы предназначены для работы при
температуре от минус 10 град. С до плюс 50 град. С и относительной влажности
до ?0 при 30 град. С.
-
Время установления показаний не более
3,5 с. Габаритные размеры - амперметра 325х80хб5 мм
-
вольтметра 227х66х44 мм длина
вольтметра со штырем 368 мм . Масса амперметра - но более 0,75 кг вольтметра -
не более 0,7 кг.
-
Размер окна магнитопровода амперметра
обеспечивает охват проводника с наружным диаметром до 39 мм шины 50х20мм.
Разъем магнитопровода амперметра не менее 37 мы.
-
Усилие на рычаге для разъема
магнитопровода не более 88Н.
-
Питание прибора осуществляется от
четырех последовательно соединенных аккумуляторов НЦЛ-09 или элементов А 316,
вставленных под крышку корпуса специального контейнера.
-
Потребление при напряжении 9 В с
выключенным источником света - 180 мА с вкпюченным источником света -
390 мА.
-
Амперметр
цифровой
ЦА3001
(Клещи токоизмерительные)
Назначение
Предназначены для кратковременного
измерения напряжения и тока без разрыва токовой цепи в сетях переменного тока.
Для этой цели амперметр имеет встроенный трансформатор тока с разъемным
магни-топроводом. Выбор предела измерения ручной с помощью переключателя.
Имеется встроенный источник света для освещения места подключения приборов при
измерениях.
Технические характеристики
- Пределы измерений 1; 10 ; 100 А; 650 В.
- Предел допустимой основной
погрешности ±4%.
- Размер окна магнитопровода
обеспечивает охват: проводника с наружным диаметром до 35 мм, шины сечением
50х25 мм.
- Выступающая поверхность
магнитопровода обеспечивает охват близко расположенных друг к другу проводов (на
расстояние до 8 мм).
- Разъем магнитопровода не менее 37
мм.
- Усилие на рычаге для разъема
магнитопровода 60 Н.
- Питание - от аккумуляторов со
встроенным устройством подзарядки от сети 220 В, 50 Гц, а также от четырех
батарей типа А316.
Комплект приборов КП3000
В состав комплекта
приборов КП3000 входит:
- ЦА3000 – 1 шт.,
- ЦВ3000 – 1 шт.,
- фонарь Б380 – 1 шт.,
- сумка электрика.
Габаритные размеры, мм
350х190х250
|
