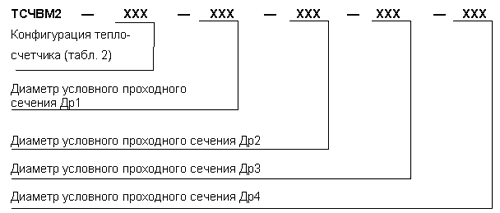

ТСЧВМ2-02, Теплосчетчик для открытых систем теплоснабжения Теплосчетчик ТСЧВМ2 Назначение Предназначен для длительного и непрерывного коммерческого учета тепловой энергии и теплоносителя на источнике и у потребителя в водяных системах теплоснабжения. Состав теплосчетчика ТСЧВМ2 – тепловычислитель ВТМ5 (далее по тексту – ВТМ5) – 1 шт.; – комплект датчиков температуры КВАРЦ-ДТ.007 (далее по тексту – Дт) – от 2 до 4 шт.; – комплект вихревых первичных преобразователей объемного расхода ВЭПС (далее по тексту – датчики расхода – Др) – от 1 до 4 шт. Тепловычислитель ВТМ5 обеспечивает – питание Дт и Др, гальваническую развязку цепей питания датчиков и тепловычислителя; – измерение значений объемного расхода и температур теплоносителя; – определение значений температуры плотности, энтальпии теплоносителя в трубопроводах Тр1,.. Тр5; – вычисление массового расхода теплоносителя в трубопроводах Тр1,..Тр5; – вычисление значений тепловой мощности; – счет нарастающим итогом: времени наработки, количества тепловой энергии, массы теплоносителя в трубопроводах Тр1,..Тр5 теплообменного контура (1 или 2 контура); – поддержку энергонезависимого календаря-часов; – сохранение в архиве почасовых значений параметров теплоносителя и кодов нештатных ситуаций (в дальнейшем НС); – индикацию значений параметров, перечисленных выше, на двухстрочном жидкокристаллическом индикаторе (ЖКИ); – индикацию, редактирование, ввод в память и хранение значений индивидуальных градуировочных коэффициентов Дт и Др, а также других параметров, определяющих текущие настройки тепловычислителя; – защиту от несанкционированного изменения значений параметров, влияющих на корректность и точность производимых измерений; – вывод на принтер, через интерфейс CENTRONICS или RS232С, архивированных значений в форме суточных протоколов (от 61 до 122 суток в зависимости от конфигурации); – обмен информацией через интерфейс RS232C; – самодиагностику, контроль НС; – защиту от сбоев в работе аппаратного и программного обеспечения тепловычислителя. Основные технические характеристики   Теплоноситель вода Максимальное давление теплоносителя, МПа 1,6 Диапазон температур теплоносителя, ° С 5–150 Диапазон измерений разности температур, ° С 5–145 Значения наименьшего и наибольшего объемного расходов теплоносителя в зависимости от диаметров условного прохода ВЭПС и цена единицы младшего разряда счетчиков количества в зависимости от диаметра условного прохода преобразователя расхода приведены в таблице 1. Таблица 1 Диаметр условного прохода ВЭПС, мм Расход теплоносителя ВЭПС Цена единицы младшего разряда счетчиков Масса ВЭПС, кг наименьший, Qmin, м3/ч наибольший, Qmах, м3/ч массы теплоносителя, т количества тепловой энергии, ГДж 20 25 32 40 50 80 100 150 200 250 300 0,25 0,4 0,5 0,8 1,0 2,5 5,0 12,5 25,0 32,0 50,0 6,3 10 16 25 32 80 160 400 630 1000 1600 0,001 0,01 0,01 0,01 0,01 0,1 0,1 0,1 0,1 1,0 1,0 0,001 0,01 0,01 0,01 0,01 0,1 0,1 0,1 0,1 1,0 1,0 2,1 2,3 5,2 6,5 7,8 12,6 16,0 24,0 31,6 39,7 47,5 По метрологическим характеристикам ТСЧВМ2 соответствует классу В по ГОСТ Р 51649-2000 “Теплосчетчики для водяных систем теплоснабжения. Общие ТУ”. Пределы допускаемой относительной погрешности при измерении тепловой энергии, %, не более:   при разности температур 5 °Сt<10 ° С ±6   при разности температур 10 °Сt<20 ° С ±5   при разности температур 20 °Сt ±4 Пределы допускаемой относительной погрешности при измерении массы в диапазоне расходов QminQQmax, не более, % ±2 Пределы допускаемой абсолютной погрешности при измерении температуры, ° С, не более ±0,1 Пределы допускаемой относительной погрешности при измерении времени, %, не более ±0,1 Питание:   напряжение, В 220   частота, Гц 50±1   Потребляемая мощность, не более, В•А 10 Температура окружающего воздуха:   для ВТМ5, ° С +5...+50   для ВЭПС, ° С –20...+50   для Кварц-ДТ.007, ° С –40...+60 Масса ВТМ5, кг - 1,5 Масса ВЭПС в зависимости от Ду приведена в таблице 1. Межповерочный интервал – 4 года. Завод-изготовитель совместно с ЦСМ осуществляет градуировку и поверку теплосчетчиков всех типов на установке УПВ “Саранск” (Свидетельство о первичной метрологической аттестации № 209 от 20.10.95). Оформление заказа При заказе необходимо указать: Наименование Условное обозначение (составляется по структурной схеме, приведенной ниже) Обозначение ТУ Структура условного обозначения теплосчетчика Таблица 2 Конфигу-рация Контур Трубопровод Тр1 Тр2 Тр3 Тр4 Тр5 Уравнение измерения тепловой энергии Др Дт Др Дт Др Дт Др Дт Др Дт 001 1 Др1 Дт1   Дт2             q1=m1(h1-h2) 2                       002 1 Др1 Дт1 Др2 Дт2             q1=m1(h1-h2) 2                       003 1 Др1 Дт1 Др2 Дт2 Др3 Дт3         q1=m1(h1-h2) 2                       004 1 Др1 Дт1 Др2 Дт2     Др4 Дт4     q1=m1(h1-h2) 2                       005 1 Др1 Дт1 Др2 Дт2 Др3 Дт3 Др4 Дт4     q1=m1(h1-h2) 2                       006 1 Др1 Дт1   Дт2             q1=m1(h1-h2) 2 Др3 Дт3   Дт4             q2=m1(h1-h2) 007 1 Др1 Дт1 Др2 Дт2             q1=m1(h1-h2) 2 Др3 Дт3 Др4 Дт4             q2=m1(h1-h2) 008 1 Др1 Дт1   Дт2         Др3 Дт3 q1=m1(h1-h2)+ m5(h2-h5) 2                       009 1 Др31 Дт1 Др2 Дт2         Др3 Дт3 q1=m1(h1-h2)+ m5(h2-h5) 2                       010 1 Др1 Дт1 Др2 Дт2             q1=m1(h1-h2) 2       Дт2         Др3 Дт3 q2= m5(h2-h5) 011 1 Др1 Дт1 Др2 Дт2             q1=m1(h1-h2) 2 Др4 Дт4               Дт3 q2=m1(h1-h5) 012 1 Др1 Дт1 Др2 Дт2             q1=m1(h1-h2) 2 Др3 Дт3               Дт5 q2=m1(h1-h5) 013 1 Др1 Дт1 Др2 Дт2 Др3 Дт3       Дт5 q1=m1(h1-h2)+(m3+(m1-m2)) (h2-h5) 2                       014 1 Др1 Дт1 Др2 Дт2     Др4 Дт4   Дт5 q1=m1(h1-h2)+ (m4+ (m1-(m2+ m4))) (h2-h5) 2                     Где: - Тр1 – подающий трубопровод; - Тр2 – обратный трубопровод; - Тр3 – подпитывающий трубопровод; - Тр4 – трубопровод горячего водоснабжения; - Тр5 – трубопровод холодной воды на источнике тепла; - Др1, Др2, Др3, Др4 – преобразователи расхода; - Дт1, Дт2, Дт3, Дт4, – преобразователи температуры; - Дт5 – виртуальный преобразователь температуры. Внимание! При заказе конфигурацию ТСЧВМ2 и диаметры условного проходного сечения (Др) преобразователей расхода определяет специализированная проектная организация на основании руководства по эксплуатации теплосчетчика и технических условий на проектируемый узел учета энергии. Пример заказа 1) Теплосчетчик конфигурации 002 с диаметром условного проходного сечения Др1-80 мм, диаметром условного проходного сечения Др2-80 мм: “Теплосчетчик ТСЧВМ2-02-80-80-0-0 ТУ4218-084-00227471-2001”. 2) Теплосчетчик конфигурации 003 с диаметром условного проходного сечения Др1 и Др2-80 мм, с диаметрами условного проходного сечения Др3-50 мм: “Теплосчетчик ТСЧВМ2-03-80-80-50-0 ТУ4218-084-00227471-2001”. Изготовленный и скомплектованный в соответствии с Вашим заказом теплосчетчик ТСЧВМ2 проходит Государственную поверку и при вводе в эксплуатацию не требует дополнительного программирования и согласования с местными службами стандартизации и метрологии.
