АС-001
Назначение
Предназначены для
измерения объема жидкости, в том числе холодной и горячей воды или
теплофикационной воды, протекающей по трубопроводу при давлении не более 1,6
МПа.
Основные технические характеристики
Счетчики
обеспечивают работоспособность на воде, характеристики которой соответствуют
ГОСТ Р 51232-98 или СниП 2.04.07 или на теплофикационной воде.
Счетчики нормально
функционируют при содержании в измеряемой среде газовых пузырей или механических
примесей размером не более 0,2 мм с объемной концентрацией, не превышающей 1%.
Пределы расхода в
зависимости от диаметра условного прохода приведены в таблице 1.
Таблица 1
Диаметр условного прохода, Dу,
мм |
Пределы расхода, м3/ч
|
Минимальная цена импульса, а,
л |
максимальный, F макс |
переходный, F пер |
минимальный, F мин |
15 |
2,5 |
0,075 |
0,012 |
0,01 |
25 |
6,0 |
0,18 |
0,03 |
0,1 |
32 |
11,0 |
0,33 |
0,055 |
0,1 |
40 |
23,0 |
0,7 |
0,12 |
0,1 |
50 |
35(50) |
1,09 |
0,18 |
0,1 |
65 |
60(80) |
1,8 |
0,3 |
1,0 |
80 |
90(100) |
2,7 |
0,45 |
1,0 |
Примечания:
1. Цена
импульса К устанавливается по заказу и определяется по формуле: К = а•n, где
n - целое число в пределах от 1 до 100.
2. При считывании объема через интерфейс RS-485 цена младшего разряда равна
минимальной цене импульса.
Пределы
допускаемой основной относительной погрешности измерений объема, %,
в диапазоне расходов: |
от
Fмакс до Fпер |
±1 |
от Fпер
до 0,01 Fмакс |
±2 |
от 0,01
Fмакс до Fмин |
±4 |
Пределы
основной относительной погрешности измерения времени, не более, % |
±0,1 |
Потеря
давления при максимальном расходе, не более, МПа |
– для
Dу 15—32 мм |
0,05 |
– для
Dу 40—80 мм |
0,01 |
Для счетчиков с Dу
= 15...32 мм требований к прямым участкам не предъявляется.
Для счетчиков с Dу
= 40.. .80 мм должен быть обеспечен прямой участок длиной не менее 3-5 Dу до
счетчика и не менее 2 Dу после него.
Исполнения
счетчиков:
1. По способу
представления информации: – с частотным выходом (Г);
– с частотным выходом и ЖК-индикатором (Д);
– с выходом на ЭВМ через интерфейс RS-485 (Ж);
– с выходом на ЭВМ через интерфейс RS-485 и ЖК-индикатором (И).
2. По назначению
измеряемой жидкости и системе, в которой используется счетчик:
– для системы
холодного и горячего водоснабжения (В);
– для системы теплофикации (Т).
3. По способу
питания:
– от литиевой
батареи типа LS 33600 (Р);
– от источника постоянного тока с напряжением 7–12 В (С).
4. По температуре
измеряемой жидкости:
– от 5 до 90° С
(А);
– от 5 до 150° С (Б).
5. По направлению
потока и указывающей его стрелки относительно ЖКИ-индикатора:
– правое (П);
– левое (Л).
Питание
от литиевой батареи |
–
напряжение, В |
3,6 |
–
емкость, А•ч |
16 |
Срок
службы от одной батареи, не менее, лет |
для
исполнения В |
4 |
для
исполнения Т |
10 |
Длина
линий связи между счетчиком и приемным устройством (при частотном
выходе), м |
до 200 |
Выходной частотный сигнал |
–
амплитуда, не более, мА |
20 |
–
частота, Гц |
0–250 |
Срок
службы счетчика, лет, не менее |
25 |
Счетчики устойчивы
к воздействию температуры окружающего воздуха от минус 10 до +70°С (исполнение Г
и Ж), или от 0 до +50°С (исполнение Д и И).
Счетчики устойчивы
к воздействию относительной влажности окружающего воздуха до 98% при температуре
35°С и более низких температурах без конденсации влаги.
Межповерочный
интервал – 4 года.
Оформление заказа
При заказе
необходимо указать:
-
Наименование
-
Условное
обозначение (составляется по структурной схеме, приведенной ниже)
-
Обозначение ТУ

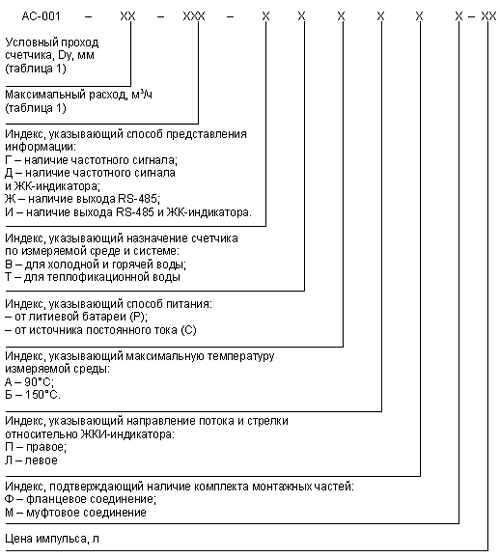

Структура условного обозначения счетчиков
Пример заказа
Счетчик с условным
проходом 65 мм, верхним пределом расхода 60 м3/ч, с ЖКИ и интерфейсом
RS-485, для теплофикационной воды, с литиевой батареей, с температурой до 150
°С, с правым направлением потока, без фланцев, с ценой импульса 10 л:
“Счетчик
АС-001-65-60-ИТРБП-10 ТУ 4213-009-11459018-01”.
Примечание.
Для счетчиков, заказываемых без монтажных частей, индексы “Ф” и “М” не
проставляются.
|
