СУ1, СУ2, СУ-2М, СУ-3, Сигнализаторы уровня жидкости различных групп исполнения
Сигнализатор уровня

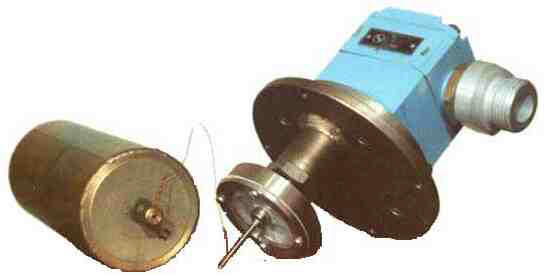

Сигнализатор уровня (СУ)
 Назначение
Предназначены для
контроля и сигнализации достижения жидкостью в хранилище, емкости, цистерне и
т.д. заданного уровня.
Могут быть использованы в отраслях, где необходимо обеспечить контроль за
уровнем жидкости в различных емкостях.
Применимы для жидких сред с плотностью в диапазоне 0,6 г/см.3 - 1,6 г/см 3 ,
кроме кристаллизирующихся и полимеризующихся.
Обладают
- Высокой чувствительностью - 10 мм вод. Столба (СУ 2);
- Широким температурным диапазоном работы – до +200°С (при температуре
окружающего воздуха от - 30° до + 50°С);
- Коррозионной стойкостью - изготавливаются из различных коррозионно стойких
материалов.
Обеспечивают
Сигнализацию как
верхнего, так и нижнего уровня жидкости (СУ1).
Не требуют питания ( СУ 1 и СУ 3).
Изделия типа СУ 4 могут быть использованы с давлением газовой фазы над рабочей
средой до 1,6 Мпа, СУ 2 и СУ 3 - до 0,05 Мпа.
Устанавливаются в верхней части емкости на фланце (крышке), расположенной
горизонтально.
В зависимости от типа и исполнения сигнализаторы могут обеспечивать сигнализацию
достижения жидкостью в емкости:
одного заданного уровня,
двух заданных уровней (СУ 2 – 3).
При срабатывании на выходе сигнализатора происходит смена дискретных сигналов
«0» и «1» на противоположное значение.
Сигналу «0» соответствует разомкнутый электрический контакт, сигналу «1» -
замкнутый.
Параметры электрической цепи, коммутируемой сигнализатором, не более 30В и 0,5 А
постоянного тока.
Перечень
вариантов исполнений
|
Тип
изделия |
Колич.
сигнали-заций уровня |
Вид,
степень
защиты |
Питание
устройства,
кПа |
Расход
воздуха
питания,
л/мин. |
Чувстви-
тельный
элемент
|
Зона нечув-
ствительности,
Па(мм вод.ст.) |
Сходимость
срабатывания,
Па(мм вод.ст.) |
|
СУ 1
|
1 |
* |
нет |
- |
буек |
800 (80) |
200 (20) |
|
СУ 2-1 |
1 |
** |
140±14
|
10 |
пьезотрубка |
100 (10) |
50 (5) |
|
СУ 2-2 |
1 |
* |
140±14
|
10 |
пьезотрубка |
100 (10) |
50 (5) |
|
СУ 2-3 |
2 |
* |
140±14 |
20 |
пьезотрубка |
100 (10) |
50 (5) |
|
СУ 3-1 |
1
|
* |
нет
|
-
|
трубка |
800 (80) |
100 (10) |
|
СУ 3-2 |
1
|
** |
нет
|
- |
трубка
|
800 (80) |
10 |
Примечание:
* «Взрывонепроницаемая оболочка»
по ГОСТ 22782-81, маркировка взрывозащиты IEx ds
IICT6, степень защиты оболочки
IP54 по ГОСТ 14254-80.
** Степень защиты оболочки
IP54 по ГОСТ 14254-80.
За сходимость срабатывания
принимается максимальная разность уровней, соответствующая троекратному
переключению электрического контакта при повышении или понижении уровня.
|
