ПОУ 32Р, ПОУ32/1Р, ПОУ 32/2Р, ПОУ 33Р, ПОУ 51Р, ПОУ 51/1Р, ПОУ 51/2Р, ПОУ 52Р, ПОУ 7Р, ПОУ 8Р, ПОУ 9Р, ПОУ 10Р, ПОУ 11Р, ПОУ 12Р, ПОУ 21Р, ПОУ 21М, ПОУ 29Р, ПОУ 22Р, ПОУ 22М, ПОУ 30Р, Регулирующие и отсечные клапана
Клапаны регулирующие клеточные

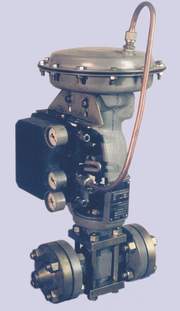

Клапаны регулирующие
односедельные ПОУ 7Р, ПОУ 8Р, ПОУ 9Р, ПОУ 10Р, ПОУ 11Р, ПОУ 12Р
|
Назначение
Клапаны
регулирующие односедельные ПОУ предназначены для автоматического
регулирования параметров жидкостей, газов и пара.
Технические
характеристики
Тип
клапана |
DN,
мм |
Ход
штока, мм |
Условная пропускная способность
Kvу*, м3/час |
Допустимый перепад давлений, МПа, при направлении потока |
|
"под
затвор" |
"на
затвор" |
|
НЗ |
НО |
|
без
позиц. |
с
позиц. |
|
ПОУ
7Р
ПОУ 10Р |
15,
20 |
10 |
0.006...1.0 |
6.3 |
6.3 |
6.3 |
6.3 |
|
1.6 |
3.9 |
5.9 |
6.3 |
6.3 |
|
2.5 |
3.2 |
4.8 |
6.3 |
6.3 |
|
25 |
16 |
2.5...4.0 |
3.2...2.2 |
4.8...3.3 |
6.3 |
6.3 |
|
6.3 |
1.5 |
2.2 |
16.0 |
6.0 |
|
ПОУ
8Р
ПОУ 11Р |
15,
20 |
10 |
0.006...0.16 |
16.0 |
16.0 |
16.0 |
11.6 |
|
0.25...0.4 |
12.7 |
16.0 |
16.0 |
16.0 |
|
0.63...1.0 |
6.5 |
9.7 |
16.0 |
16.0 |
|
1.6 |
3.9 |
5.9 |
16.0 |
16.0 |
|
2.5 |
3.2 |
4.8 |
16.0 |
16.0 |
|
20 |
4.0 |
2.2 |
3.3 |
16.0 |
8.0 |
|
6.3 |
1.5 |
2.2 |
16.0 |
6.0 |
|
25 |
16 |
2.5...4.0 |
3.2...2.2 |
4.8...3.3 |
16.0 |
16.0...8.0 |
|
6.3...12 |
1.5...0.8 |
2.2...1.7 |
16.0 |
6.0...4.0 |
|
ПОУ
9Р
ПОУ 12Р |
15,
20 |
10 |
0.006...0.16 |
16.0 |
|
16.0 |
7.0 |
|
0.25...0.4 |
12.7 |
|
16.0 |
8.5 |
|
0.63...1.0 |
6.5 |
|
16.0 |
12.50 |
|
1.6 |
3.9 |
|
16.0 |
16.0 |
|
2.5 |
3.2 |
|
16.0 |
16.0 |
|
20 |
4.0 |
2.2 |
|
16.0 |
14.5 |
|
6.3 |
1.5 |
|
16.0 |
6.0 |
|
25 |
16 |
2.5...4.0 |
3.2...2.2 |
|
16.0 |
16.0...8.0 |
|
6.3...12 |
1.5...0.8 |
|
16.0 |
6.0...4.0 |
|
 |
Клапаны регулирующие
односедельные ПОУ 21Р, ПОУ 21М, ПОУ 22Р, ПОУ 22М, ПОУ 22П
|
Назначение
Клапаны
регулирующие односедельные ПОУ предназначены для автоматического
регулирования параметров жидкостей, газов и пара.
Технические
характеристики
|
Тип
клапана |
DN,
мм |
Ход
штока, мм |
Условная пропускная
способностьKvу*, м3/час |
Допустимый перепад давлений, МПа, при направлении потока |
|
Вид
действия - "НЗ" |
Вид
действия - "НО" |
|
ПОУ
21Р
ПОУ21М |
15 |
10 |
0.1; 0.16; 0.25; 0.4; 0.63; 1.0 |
5.0
при условии предварительного
натяга пружины МИМ, при котором
страгивание плунжера происходит
при входном сигнале 0,04 МПа |
6.3 |
|
1.6 |
6.3 |
|
2.5 |
|
25 |
16 |
2.5 |
|
4.0 |
|
6.3 |
|
ПОУ
22Р
ПОУ22М |
50 |
25 |
10.0 |
6.3 |
6.3 |
|
16.0 |
4.0 |
4.0 |
|
25.0 |
2.5 |
2.5 |
|
80 |
25.0 |
2.5 |
2.5 |
|
40.0 |
1.6 |
1.6 |
|
63.0 |
1.2 |
1.2 |
|
100 |
40 |
40.0; 63.0; 100.0 |
2.5; 2.0; 1.6 |
2.5; 2.0; 1.6 |
|
ПОУ
22П |
50 |
25 |
16.0 |
1.0 |
1.0 |
|
25.0 |
0.8 |
0.8 |
|
40.0 |
0.5 |
0.5 |
|
80 |
40 |
40.0 |
1.0 |
1.0 |
|
63.0 |
0.8 |
0.8 |
|
100.0 |
0.5 |
0.5 |
|
100 |
60 |
63.0; 100.0; 160.0 |
1.0; 0.8; 0.5 |
1.0; 0.8; 0.5 |
|
 |
Клапаны регулирующие ПОУ 29Р, ПОУ
30Р
|
Назначение
Клапаны
регулирующие ПОУ 29Р, ПОУ 30Р предназначены для использования в системах
автоматического регулирования технологических процессов производства
спиртов (метилового, бутилового), аммиака, других продуктов ,
технологические параметры которых (давление, уровень, температура)
изменяются в зависимости от количества газа или жидкости, протекающих
через регулирующий орган при изменении входного пневматического
(электрического) сигнала.
Техничесие характеристики
Тип
клапана |
PN,
МПа |
Температура
продукта, oC |
Уплотнение
штока |
Корпус |
Соединение с
трубопроводом |
DN,
мм |
Ход
штока, мм |
Kvу,
м3/час |
Допустимый перепад
давлений, МПа |
|
ПОУ
29Р |
32 |
-40...+200 |
сальниковое |
угловой |
Фланцевое
с линзовым
уплотнением |
10 |
16 |
0.1...0.4 |
16
32* |
|
15 |
0.4...1.6 |
|
25 |
25 |
1.6...6.3 |
|
32 |
6.3...10 |
|
ПОУ
30Р |
-40...+200 |
сальниковое |
40 |
10...16 |
10 |
|
65 |
40 |
16...40 |
7.0 |
|
80 |
40...63 |
|
100 |
63...100 |
|
 |
Клапаны регулирующие клеточные
ПОУ 32Р, ПОУ 33Р, ПОУ 51Р, ПОУ 52Р
|
Назначение
Клапаны
регулирующие клеточные ПОУ предназначены для автоматического
регулирования параметров жидкости, газов и пара.
Клапаны регулирующие клеточные ПОУ являются "малошумными" регулирующими
клапанами. Конструкция клапана производит деление потока, что
обеспечивает компактную зону кавитации и значительно снижает ударные
волны, что предохраняет корпус и узлы клапана. Клапаны регулирующие
клеточные ПОУ могут комплектоваться по желанию заказчика ручным
дублером, фильтром-стабилизатором давления воздуха и позиционером любой
фирмы: отечественным, FISHER, SAMSON, SIEMENS и др. Осуществляется также
выпуск регулирующих клеточных клапанов ПОУ с ручным управлением.
Техничесие характеристики
|
Тип
клапана |
PN,
МПа |
Температура
рабочей среды,oC |
Допустимый перепад давления, МПа |
|
ПОУ
32Р |
6.3 |
-40...+225 |
5.0 |
|
ПОУ
32/1Р |
4.0
(2.5) |
-40...+225 |
4.0
(2.5) |
|
ПОУ
32/2Р |
1.6 |
-40...+225 |
1.6 |
|
ПОУ
33Р |
10.0 |
-40...+225 |
5.0 |
|
ПОУ
51Р |
6.3 |
-40...+400 |
3.0 |
|
ПОУ
51/1Р |
4.0
(2.5) |
-40...+400 |
3.0
(2.5) |
|
ПОУ
51/2Р |
1.6 |
-40...+400 |
1.6 |
|
ПОУ
52Р |
10.0 |
-40...+400 |
3.5 |
|
 |
|
